آموزش کامل عیب‌یابی و تعمیر

در دنیای امروز تقریباً تمام دستگاه‌های الکترونیکی از مدارهای تغذیه پیشرفته استفاده می‌کنند. در نتیجه خرابی آی‌سی‌های تغذیه می‌تواند باعث از کار افتادن کامل دستگاه شود.

از طرفی بسیاری از مشکلاتی که کاربران تصور می‌کنند مربوط به CPU، مادربرد یا باتری است، در واقع به خرابی آی‌سی تغذیه مربوط می‌شود.

بنابراین شناخت روش‌های تشخیص خرابی Power IC برای تعمیرکاران و حتی کاربران حرفه‌ای اهمیت زیادی دارد.

در این مقاله، به صورت گام‌به‌گام روش تشخیص و عیب‌یابی این قطعه مهم را بررسی می‌کنیم.

---

آی‌سی تغذیه چیست و چه کاری انجام می‌دهد؟

آی‌سی تغذیه یا Power IC وظیفه مدیریت و توزیع ولتاژ در دستگاه را بر عهده دارد.

به بیان ساده، برق ورودی ابتدا وارد مدار تغذیه می‌شود و سپس توسط آی‌سی، به ولتاژهای مناسب برای بخش‌های مختلف تبدیل می‌شود.

به همین دلیل اگر این قطعه خراب شود، دستگاه یا روشن نمی‌شود یا عملکرد ناپایداری پیدا می‌کند.

---

آی‌سی تغذیه در چه دستگاه‌هایی وجود دارد؟

امروزه تقریباً در تمام تجهیزات الکترونیکی از این آی‌سی استفاده می‌شود. به عنوان مثال:

• لپ‌تاپ‌ها
• موبایل‌ها
• پرینترها
• تلویزیون‌ها
• مودم‌ها
• مانیتورها
• دستگاه‌های صنعتی

بنابراین خرابی آن بسیار رایج است.

---

مهم‌ترین علائم خرابی آی‌سی تغذیه

حال ببینیم چه نشانه‌هایی خرابی این قطعه را نشان می‌دهد.

1) دستگاه روشن نمی‌شود

در بسیاری از موارد، با فشردن دکمه پاور هیچ واکنشی مشاهده نمی‌شود.

2) خاموش شدن ناگهانی دستگاه

گاهی دستگاه روشن می‌شود اما پس از مدتی خاموش می‌شود.

3) شارژ نشدن باتری

به‌خصوص در لپ‌تاپ و موبایل، آی‌سی تغذیه نقش مهمی در شارژ دارد.

4) داغ شدن غیرعادی برد

در برخی مواقع یکی از قطعات روی برد سریعاً داغ می‌شود که نشان‌دهنده خرابی مدار تغذیه است.

5) اتصال کوتاه در ورودی برق

در این حالت، هنگام اتصال آداپتور جریان مصرفی بالا می‌رود.

6) روشن شدن لحظه‌ای دستگاه

گاهی دستگاه فقط لحظه‌ای روشن شده و بلافاصله خاموش می‌شود.

---

دلایل اصلی خرابی آی‌سی تغذیه

حال بررسی می‌کنیم که چرا این قطعه خراب می‌شود.

استفاده از آداپتور نامناسب

اگر ولتاژ یا آمپر آداپتور درست نباشد، آی‌سی آسیب می‌بیند.

نوسان برق شهری

از طرفی نوسانات شدید برق می‌تواند مدار تغذیه را تخریب کند.

اتصال کوتاه در مدار

گاهی خرابی قطعات اطراف باعث فشار روی آی‌سی می‌شود.

نفوذ آب یا رطوبت

مایعات باعث اکسید شدن و اتصال کوتاه می‌شوند.

گرمای زیاد

دمای بالا به مرور باعث تخریب آی‌سی می‌شود.

---

ابزارهای لازم برای تشخیص خرابی آی‌سی تغذیه

برای عیب‌یابی دقیق، ابزارهای زیر کاربرد دارند:

ابزار	کاربرد
مولتی‌متر	اندازه‌گیری ولتاژ
منبع تغذیه	بررسی جریان مصرفی
لوپ یا میکروسکوپ	بررسی برد
هیتر	تعویض آی‌سی
اسپری فریز	تشخیص قطعه داغ
دوربین حرارتی	یافتن اتصال کوتاه

---

مراحل تشخیص خرابی آی‌سی تغذیه

اکنون به مهم‌ترین بخش مقاله می‌رسیم.

مرحله اول: بررسی اتصال کوتاه

ابتدا مقاومت مسیر تغذیه را اندازه بگیرید. اگر مقاومت نزدیک صفر باشد، اتصال کوتاه وجود دارد.

مرحله دوم: بررسی جریان مصرفی

سپس برد را به منبع تغذیه وصل کنید.

• جریان صفر → مدار قطع است
• جریان بالا → اتصال کوتاه
• جریان نوسانی → احتمال خرابی آی‌سی

مرحله سوم: بررسی قطعات داغ

در ادامه با لمس یا دوربین حرارتی، قطعه‌ای که سریع داغ می‌شود را پیدا کنید.

مرحله چهارم: بررسی ولتاژ خروجی

اگر خروجی آی‌سی ولتاژ مناسب نداشته باشد، آی‌سی یا قطعات اطراف مشکل دارند.

مرحله پنجم: بررسی خازن‌ها

گاهی اتصال کوتاه از خازن‌های اطراف آی‌سی ایجاد می‌شود.

---

چگونه بفهمیم مشکل از آی‌سی است یا قطعات اطراف؟

گاهی مشکل خود آی‌سی نیست. بنابراین:

1. ابتدا خازن‌ها بررسی می‌شوند.
2. سپس ماسفت‌ها تست می‌شوند.
3. در نهایت اگر مشکل باقی بماند، آی‌سی خراب است.

---

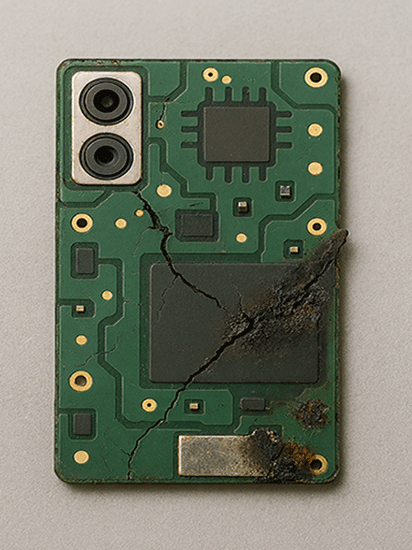

علائم ظاهری خرابی آی‌سی

در برخی موارد می‌توان خرابی را مشاهده کرد:

• تغییر رنگ برد
• ترک روی آی‌سی
• بوی سوختگی
• آثار سوختگی

---

اشتباهات رایج در تعمیر مدار تغذیه

متأسفانه بسیاری از تعمیرکاران:

• بدون بررسی اتصال کوتاه آی‌سی را تعویض می‌کنند.
• قطعات اطراف را تست نمی‌کنند.
• باعث سوختن مجدد آی‌سی می‌شوند.

---

روش صحیح تعویض آی‌سی تغذیه

برای تعویض درست باید:

1. ابتدا اتصال کوتاه رفع شود.
2. برد تمیز شود.
3. آی‌سی با دمای مناسب جدا شود.
4. نصب با فلکس مناسب انجام گیرد.

---

چرا آی‌سی جدید دوباره می‌سوزد؟

دلایل رایج عبارتند از:

• اتصال کوتاه رفع نشده
• آداپتور خراب
• نصب اشتباه
• خرابی قطعات اطراف

---

تست آی‌سی بدون جدا کردن آن

گاهی می‌توان بدون جداسازی آی‌سی مشکل را تشخیص داد:

• آیا ولتاژ ورودی وجود دارد؟
• آیا خروجی تولید می‌شود؟
• آیا آی‌سی بیش از حد داغ می‌شود؟

---

نقش آی‌سی تغذیه در خرابی مادربرد لپ‌تاپ

در لپ‌تاپ‌ها خرابی Power IC باعث می‌شود:

• دستگاه روشن نشود
• شارژ انجام نشود
• سیستم خاموش شود
• عملکرد ناپایدار شود

---

چگونه از خرابی مجدد جلوگیری کنیم؟

برای افزایش عمر مدار تغذیه:

✔ از آداپتور اصلی استفاده کنید
✔ دستگاه را به محافظ برق وصل کنید
✔ سیستم خنک‌کننده را تمیز نگه دارید
✔ از نفوذ مایعات جلوگیری کنید

---

جمع‌بندی نهایی

در نهایت باید گفت آی‌سی‌های تغذیه قلب مدارهای الکترونیکی هستند. بنابراین تشخیص درست خرابی آن‌ها باعث:

• کاهش هزینه تعمیر
• افزایش سرعت کار
• جلوگیری از تعویض اشتباه
• رضایت بیشتر مشتری
