راهنمای جامع طراحی سیستم مانیتورینگ آنلاین دما و رطوبت + خرید قطعات

۱. توضیح اجمالی؛ ضرورت پایش آنلاین فاکتورهای محیطی در صنایع

امروزه خروج شاخص‌های اقلیمی از محدوده استاندارد، خسارت‌های جبران‌ناپذیری را به تجهیزات گران‌قیمت برقی وارد می‌کند. اتاق‌های سرور، گلخانه‌های صنعتی، خطوط داروسازی و پست‌های توزیع برق به صورت لحظه‌ای به کنترل دقیق وضعیت هوا نیاز دارند. افزایش ناگهانی رطوبت یا دما، استهلاک قطعات را دوچندان می‌کند و در نهایت سبب خرابی کامل سیستم‌ها می‌شود.

طراحی و اجرای یک سیستم **مانیتورینگ آنلاین دما و رطوبت** پایدار، هوشمندانه‌ترین راهکار برای پیشگیری از این حوادث است. مهندسان با استفاده از این سیستم، داده‌های محیطی را از بستر سنسورهای دقیق دریافت می‌کنند و آن‌ها را تحت شبکه به سرورهای مرکزی می‌فرستند. فروشگاه تخصصی **ای آی الکترونیک** با تامین قطعات استاندارد، شما را در تمامی مراحل پیاده‌سازی این پروژه مهندسی همراهی می‌کند.

۲. توضیح عمیق؛ معماری سخت‌افزار، لایه‌های مخابراتی و کالیبراسیون داده‌ها

یک سیستم صنعتی پایش آنلاین از سه بخش اصلی شامل لایه لبه (سنسورها و میکروکنترلر)، لایه بستر ارتباطی (پروتکل‌های شبکه) و لایه نرم‌افزار (داشبورد مدیریتی) تشکیل می‌شود. پایداری نهایی کل پروژه به هماهنگی دقیق میان این سه بخش وابسته است.

الف) انتخاب هسته پردازشی و سنسورهای سنجش محیطی

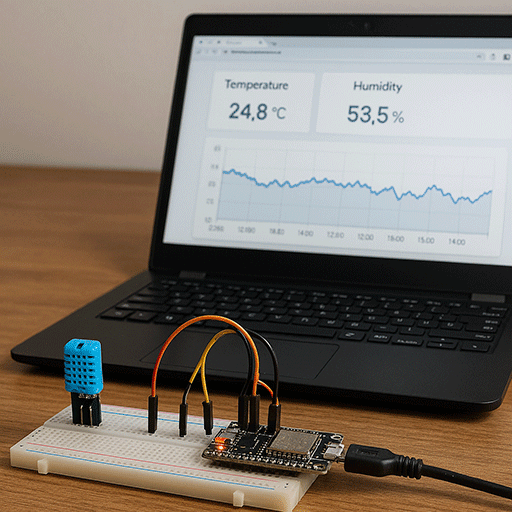

تکنسین‌ها در لایه سخت‌افزار معمولاً از میکروکنترلرهای پیشرفته مانند ESP32 یا تراشه‌های سری STM32 استفاده می‌کنند. تراشه ESP32 به دلیل دارا بودن ماژول داخلی وای‌فای و بلوتوث، هزینه‌های طراحی سخت‌افزار را به شدت کاهش می‌دهد. این پردازنده داده‌های آنالوگ یا دیجیتال را از سنسورهای محیطی دریافت و پردازش می‌کند.

سنسورها در این پروژه نقش چشم‌های سیستم را ایفا می‌کنند. سنسورهای خازنی و نیمه‌هادی با سنجش میزان تغییرات مقاومت الکتریکی یا ظرفیت خازنی در اثر رطوبت و دما، سیگنال‌های کالیبره‌شده دیجیتال را از طریق پروتکل‌های خروجی نظیر I2C یا One-Wire به پردازنده مرکزی ارسال می‌نمایند.

ب) پروتکل‌های شبکه و لایه انتقال داده به داشبورد

پس از پردازش اولیه داده‌ها، هسته مرکزی اطلاعات را در قالب پکت‌های استاندارد شبکه‌سازی می‌کند. پروتکل MQTT سبک‌ترین و امن‌ترین بستر مخابراتی برای این نوع پروژه‌ها به شمار می‌رود. این پروتکل با کمترین پهنای باند ممکن، داده‌ها را به یک کارگزار (Broker) واسط می‌فرستد.

در نهایت، نرم‌افزارهای مانیتورینگ مانند Node-RED یا پلتفرم‌های ابری لوکال، داده‌های خام را به نمودارهای گرافیکی قابل فهم تبدیل می‌کنند. در صورت عبور شاخص‌ها از مرزهای تعیین‌شده، سیستم فوراً هشدارهای لازم را از طریق پیامک یا ایمیل به اپراتورها مخابره می‌کند.

۳. جدول مقایسه فنی سنسورهای مرجع دما و رطوبت در بازار الکترونیک

انتخاب قطعه اشتباه، دقت پروژه را در محیط‌های صنعتی به شدت کاهش می‌دهد. جدول زیر با متون کاملاً سفید و پس‌زمینه تیره و با کنتراست بالا طراحی شده تا سه سنسور مرجع بازار را بدون خطای استایل مقایسه کند:

۴. تحلیل گرافیکی منحنی پایداری داده‌ها و تاخیر شبکه در پروتکل‌های ارتباطی

پایداری ارسال داده در پروژه‌های **مانیتورینگ آنلاین دما و رطوبت** مستقیماً به پروتکل ارتباطی انتخابی شما بستگی دارد. منحنی رفتار شبکه را در محیط‌های نویزدار صنعتی می‌توان در سه فاز و الگوی زیر تحلیل کرد:

۵. سوالات متداول کاربران و چالش‌های نویزپذیری محیط‌های صنعتی

سؤال ۱: حداکثر فاصله مجاز بین سنسور دما و رطوبت تا میکروکنترلر چقدر است؟

پاسخ فنی: این مسافت به پروتکل سخت‌افزاری قطعه وابسته است. سنسورهایی که با پروتکل I2C کار می‌کنند (مثل SHT31) به دلیل مقاومت خطوط، نباید بیشتر از ۲ متر از میکروکنترلر فاصله داشته باشند. اما سنسورهای دارای خروجی دیجیتال تک‌سیمه (مثل DHT22) با استفاده از کابل‌های مرغوب شیلددار، مسافت‌های تا ۲۰ متر را نیز به خوبی پشتیبانی می‌کنند.

سؤال ۲: چگونه از ریست شدن یا فریز شدن میکروکنترلر در محیط‌های صنعتی نویزدار جلوگیری کنیم؟

پاسخ فنی: مهندسان طراح برای رفع این مشکل، مدار تغذیه سیستم را با استفاده از اپتوکوپلرها و خازن‌های فیلتر دکوپلاژ کاملاً ایزوله می‌کنند. همچنین، فعال‌سازی تایمر سگ نگهبان (Watchdog Timer) در کدهای برنامه، تضمین می‌کند که در صورت فریز شدن پردازنده، تراشه به صورت خودکار ریست می‌شود و مدار به چرخه پایش آنلاین بازمی‌گردد.

سؤال ۳: چرا سنسورهای فیک و ارزان‌قیمت پس از مدتی کوتاه مقادیر رطوبت را اشتباه نشان می‌دهند؟

پاسخ فنی: لایه حساس به رطوبت در سنسورهای غیراورجینال در مجاورت هوای فشرده و گردوغبار محیط‌های صنعتی به سرعت اکسید می‌شود یا اشباع می‌گردد. این پدیده سنسور را از کالیبراسیون اولیه کارخانه خارج می‌کند. پارت‌نامبرهای اورجینال تامین شده توسط **ای آی الکترونیک** دارای لایه‌های محافظ تفلون هستند که پایداری قطعه را برای سال‌ها تضمین می‌کنند.

۶. نتیجه‌گیری و راهنمای خرید پکیج سخت‌افزاری از ای آی الکترونیک

طراحی و پیاده‌سازی یک سیستم هوشمند برای **مانیتورینگ آنلاین دما و رطوبت**، نیازمند انتخاب دقیق و مهندسی قطعات الکترونیکی است. هماهنگی میان سنسورهای باکیفیت، پردازنده قدرتمند و پروتکل شبکه پایدار، موفقیت پروژه را در سخت‌ترین شرایط صنعتی تضمین می‌کند. حذف خطاهای سخت‌افزاری و دریافت داده‌های کالیبره، تنها با بکارگیری قطعات اورجینال میسر می‌شود.

کیفیت و اصالت نیمه‌هادی‌ها، مرز میان یک پروژه پایدار صنعتی و یک سیستم معیوب و نویزپذیر را تعیین می‌کند. فروشگاه تخصصی **ای آی الکترونیک** با واردات مستقیم قطعات الکترونیک، انواع میکروکنترلرهای سری ESP و STM، سنسورهای اورجینال خانواده SHT و DHT، و ماژول‌های شبکه را با تضمین پایداری فنی عرضه می‌نماید. همین امروز به بخش فروشگاه ما مراجعه کنید و پکیج سخت‌افزاری پروژه مانیتورینگ خود را با بالاترین کیفیت تهیه فرمایید.
