راهنمای جامع مدیریت شارژ باتری لیتیومی با ماژول TP4056 + اصول سیم‌کشی

با گسترش پروژه‌های پرتابل، گجت‌های هوشمند و تجهیزات اینترنت اشیاء (IoT)، استفاده از باتری‌های لیتیوم-یون و لیتیوم-پلیمر (مانند مدل‌های معروف ۱۸۶۵۰) به یک استاندارد تبدیل شده است. این باتری‌ها چگالی انرژی فوق‌العاده بالایی دارند، اما در کنار این مزیت، به شدت در برابر شارژ بیش از حد (Overcharge) یا دشارژ عمیق (Over-discharge) حساس هستند.

برای جلوگیری از کاهش طول عمر، بادکردگی یا حتی انفجار باتری‌های لیتیومی، استفاده از یک مدار مدیریت شارژ الزامی است. در این مقاله تخصصی از آی الکترونیک، به کالبدشکافی ماژول شارژ راهنمای جامع مدیریت شارژ باتری لیتیومی با ماژول TP4056 + اصول سیم‌کشی وماژول شارژ محبوب TP4056 می‌پردازیم و اصول فنی حفاظت از باتری‌ها را بررسی می‌کنیم.

ماژول شارژر TP4056 چیست و چگونه کار می‌کند؟

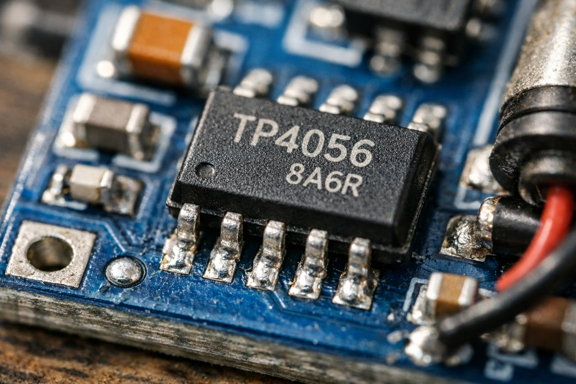

راشه TP4056 یک شارژر جریان ثابت/ولتاژ ثابت (CC/CV) کامل برای باتری‌های لیتیوم-یون تک‌سلول است. طراحان مدار این ماژول کوچک را به دلیل قیمت اقتصادی، راه‌اندازی آسان و ابعاد مینیاتوری، به عنوان انتخاب اول خود برمی‌گزینند. این چیپ فرآیند شارژ را در سه مرحله کلیدی مدیریت می‌کند:

تفاوت مدل‌های ساده و مدل‌های دارای مدار حفاظت (BMS)

هنگام تهیه این قطعه در بازار، شما با دو مدل مواجه می‌شوید که شناخت تفاوت آن‌ها اهمیت بالایی دارد:

۱. مدل استاندارد (بدون مدار حفاظت)

سازندگان در این ماژول فقط پورت ورودی و دو پایه خروجی (B+ و B-) را برای اتصال به باتری تعبیه کرده‌اند. این مدل فرآیند شارژ را به خوبی کنترل می‌کند، اما اگر مصرف‌کننده شما بیش از حد از باتری جریان بکشد یا ولتاژ باتری در زمان مصرف به زیر ۲.۴ ولت سقوط کند، این ماژول هیچ مکانیزم دفاعی برای قطع مدار ندارد.

۲. مدل ارتقایافته (دارای آی‌سی حفاظت DW01)

طراحان در این مدل علاوه بر پایه‌های باتری، دو پایه مجزا برای خروجی مصرف‌کننده (OUT+ و OUT-) قرار داده‌اند. تراشه حفاظتی DW01 و ماسفت‌های سوییچینگ روی این برد، یک سیستم مدیریت باتری (BMS) مینیاتوری را شکل می‌دهند. این مدار در سه حالت زیر خروجی را قطع می‌کند تا از باتری محافظت کند:

• تخلیه بیش از حد: مدار در صورت افت ولتاژ باتری به زیر ۲.۴ ولت، خروجی را قطع می‌کند.
• جریان‌کشی بیش از حد: در صورت کشیدن جریان بیش از ۳ آمپر (اتصال کوتاه)، سیستم مدار را مسدود می‌کند.
• شارژ کاذب: اگر ولتاژ از ۴.۳ ولت فراتر برود، سیستم جریان ورودی را قطع می‌کند.

راهنمای گام‌به‌گام سیم‌کشی ماژول شارژر

برای راه‌اندازی اصولی مدل دارای مدار حفاظت، اتصالات را دقیقاً طبق این دستورالعمل برقرار کنید:

1. اتصال ورودی: ولتاژ ۵ ولت را از طریق پورت تایپ سی (Type-C) یا کابل micro-USB به ماژول متصل کنید (یا کابل‌ها را مستقیم به پد‌های +IN و -IN لحیم کنید).
2. اتصال باتری: پایه B+ ماژول را به قطب مثبت باتری لیتیومی و پایه B- را به قطب منفی باتری وصل کنید.
3. اتصال مصرف‌کننده: بردهای پروژه، میکروکنترلر یا سوییچ پاور خود را به پایه‌های OUT+ و OUT- متصل کنید. هرگز در زمان تخلیه، مصرف‌کننده را مستقیم به پایه‌های باتری وصل نکنید؛ زیرا این کار سیستم حفاظتی BMS را دور می‌زند.

خرید آنلاین باتری و ماژول‌های مدیریت شارژ از آی الکترونیک

طراحی و ساخت مدارهای تغذیه پرتابل، نیازمند قطعاتی با تراشه‌های اصلی و لایه‌های حفاظتی استاندارد است. ماژول‌های تقلبی یا باتری‌های کارکرده، ریسک آسیب به کل پروژه و قطعات حساس را به شدت افزایش می‌دهند..

تفاوت مدل‌های ساده و مدل‌های دارای مدار حفاظت (BMS)

هنگام تهیه این قطعه در بازار، با دو مدل مواجه می‌شوید که شناخت تفاوت آن‌ها بسیار حیاتی است:

۱. مدل استاندارد (بدون مدار حفاظت)

این ماژول فقط دارای پورت ورودی و دو پایه خروجی (B+ و B-) برای اتصال به باتری است. این مدل فرآیند شارژ را به خوبی کنترل می‌کند، اما اگر مصرف‌کننده شما بیش از حد از باتری جریان بکشد یا ولتاژ باتری در زمان مصرف به زیر ۲.۴ ولت سقوط کند، این ماژول هیچ مکانیزم دفاعی برای قطع مدار ندارد.

۲. مدل ارتقایافته (دارای آی‌سی حفاظت DW01)

این مدل علاوه بر پایه‌های باتری، دو پایه مجزا برای خروجی مصرف‌کننده (OUT+ و OUT-) دارد. وجود تراشه حفاظتی DW01 و ماسفت‌های سوییچینگ روی این برد، یک سیستم مدیریت باتری (BMS) مینیاتوری ایجاد می‌کند. این مدار در سه حالت زیر خروجی را قطع می‌کند تا از باتری محافظت کند:

• تخلیه بیش از حد: قطع خروجی در صورت افت ولتاژ باتری به زیر ۲.۴ ولت.
• جریان‌کشی بیش از حد: قطع مدار در صورت کشیدن جریان بیش از ۳ آمپر (مقاومت در برابر اتصال کوتاه).
• شارژ کاذب: قطع جریان ورودی در صورت بالا رفتن ولتاژ از ۴.۳ ولت.

جدول مشخصات فنی و وضعیت ال‌ای‌دی‌های ماژول TP4056

برای ردیابی وضعیت فرآیند شارژ در پروژه‌های خود، از جدول راهنمای زیر استفاده کنید:

راهنمای گام‌به‌گام سیم‌کشی ماژول شارژر

برای راه‌اندازی اصولی مدل دارای مدار حفاظت، اتصالات را دقیقاً طبق دستورالعمل زیر برقرار کنید:

1. اتصال ورودی: ولتاژ ۵ ولت را از طریق پورت تایپ سی (Type-C) یا کابل micro-USB به ماژول برسانید (یا کابل‌ها را مستقیم به پد‌های +IN و -IN لحیم کنید).
2. اتصال باتری: پایه B+ ماژول را به قطب مثبت باتری لیتیومی و پایه B- را به قطب منفی باتری متصل کنید.
3. اتصال مصرف‌کننده: بردهای پروژه، میکروکنترلر یا سوییچ پاور خود را به پایه‌های OUT+ و OUT- متصل کنید. هرگز در زمان تخلیه، مصرف‌کننده را مستقیم به پایه‌های باتری وصل نکنید؛ زیرا سیستم حفاظتی BMS دور زده می‌شود.

خرید آنلاین باتری و ماژول‌های مدیریت شارژ از آی الکترونیک

طراحی و ساخت مدارهای تغذیه پرتابل، نیازمند قطعاتی با تراشه‌های اصلی و لایه‌های حفاظتی استاندارد است. استفاده از ماژول‌های تقلبی یا باتری‌های کارکرده، ریسک آسیب به کل پروژه و قطعات حساس را به شدت افزایش می‌دهد.

ما در فروشگاه آی الکترونیک (aielectronic.ir)، سبد کالایی کاملی از انواع باتری‌های لیتیومی اورجینال، بردهای مینیاتوری BMS، ماژول‌های شارژر سری TP4056 و هولدرهای باتری را با بالاترین کیفیت برای مهندسان، دانشجویان و تولیدکنندگان فراهم کرده‌ایم. برای بررسی مشخصات، مقایسه قیمت‌ها و خرید آنلاین قطعات، می‌توانید همین حالا به بخش باتری و ماژول شارژ در منوی سایت ما مراجعه فرمایید.
