راهنمای کامل آی‌سی رگولاتور AMS1117 + روش تست و پایه‌ها

راهنمای جامع آی‌سی رگولاتور AMS1117 + روش تست و عیب‌یابی لایو بردهای الکترونیکی

در طراحی و تعمیرات بردهای الکترونیکی مینیاتوری، تامین ولتاژ دقیق برای میکروکنترلرهای حساس (مانند تراشه‌های $ESP8266$، $ESP32$ یا بردهای آردوینو نانو) یک ضرورت است. این تراشه‌ها برخلاف سیستم‌های قدیمی، با ولتاژ ۵ ولت کار نمی‌کنند و ولتاژ کاری آن‌ها دقیقاً ۳.۳ ولت است. اعمال حتی ۵.۵ ولت به این پردازنده‌ها باعث سوختن آنی آن‌ها می‌شود.

کوچک‌ترین، محبوب‌ترین و اقتصادی‌ترین قطعه برای تبدیل ولتاژهای بالاتر به ۳.۳ ولت ثابت، رگولاتور خطی AMS1117 است. در این مقاله تخصصی، ساختار داخلی، پایه‌ها، نحوه عملکرد و از همه مهم‌تر روش‌های تست و عیب‌یابی این رگولاتور اس‌ام‌دی ($SMD$) محبوب را بررسی می‌کنیم.

رگولاتور AMS1117 چیست و چگونه کار می‌کند؟

آی‌سی AMS1117 یک رگولاتور ولتاژ خطی با افت ولتاژ کم (Low Dropout یا همان LDO) است. کلمه $LDO$ به این معنی است که این آی‌سی می‌تواند حتی با داشتن اختلاف ولتاژ بسیار کم بین ورودی و خروجی (حدود ۱ ولت)، ولتاژ خروجی را کاملاً ثابت و پایدار نگه دارد.

این رگولاتور در دو نوع ولتاژ ثابت (مانند ۱.۵، ۱.۸، ۲.۵، ۳.۳ و ۵ ولت) و ولتاژ قابل تنظیم (ADJ) تولید می‌شود. پرکاربردترین مدل در بازار ایران، مدل AMS1117-3.3 است. وظیفه اصلی این قطعه، دریافت یک ولتاژ نامنظم یا بالاتر (مثلاً ۵ ولت یواس‌بی یا ۱۲ ولت آداپتور) و تبدیل آن به ولتاژ صاف و بدون نوسان ۳.۳ ولت دی‌سی است.

راهنمای کامل آی‌سی رگولاتور AMS1117 + روش تست و پایه‌ها
راهنمای کامل آی‌سی رگولاتور AMS1117 + روش تست و پایه‌ها

بررسی مشخصات فنی و محدودیت‌های AMS1117

برای اینکه در زمان طراحی مدار یا تعمیرات بردهای هوشمند، این رگولاتور دوباره نسوزد، باید محدودیت‌های جریان و ولتاژ آن را دقیقاً بدانید:

  • حداکثر جریان خروجی: ۱ آمپر ($1000mA$) در شرایط بهینه حرارتی.
  • حداکثر ولتاژ ورودی مجاز: ۱۵ ولت دی‌سی ($DC$).
  • ولتاژ ورودی پیشنهادی: ۴.۷۵ ولت تا ۷ ولت (برای مدل ۳.۳ ولتی).
  • نوع پکیج ظاهری: معمولاً در پکیج محبوب اس‌ام‌دی SOT-223 تولید می‌شود که دارای ۳ پایه در یک سمت و یک پد حرارتی بزرگ در سمت دیگر است.

چرا ولتاژ ۱۲ ولت برای ورودی AMS1117 مناسب نیست؟

اگرچه در دیتاشیت نوشته شده که این آی‌سی تا ۱۵ ولت را تحمل می‌کند، اما چون AMS1117 یک رگولاتور خطی است، اختلاف ولتاژ ورودی و خروجی را به صورت گرما تلف می‌کند.

فرمول توان تلف‌شده حرارتی به این صورت است:

$$P_{dissipation} = (V_{IN} – V_{OUT}) \times I_{OUT}$$

اگر ولتاژ ورودی ۱۲ ولت باشد و خروجی ۳.۳ ولت، و مدار شما ۵۰۰ میلی‌آمپر جریان بکشد، توان حرارتی تلف‌شده برابر با ۴.۳۵ وات خواهد بود! این توان حرارتی برای یک قطعه کوچک اس‌ام‌دی بدون هیت‌سینک بسیار زیاد است و باعث می‌شود رگولاتور در عرض چند ثانیه داغ شده و بسوزد. بنابراین بهترین ولتاژ ورودی برای مدل ۳.۳ ولتی، همان ۵ ولت استاندارد است.

راهنمای پایه‌ها و نقشه مدار راه‌اندازی استاندارد

رگولاتور AMS1117 در پکیج SOT-223 دارای سه پایه و یک پد عریض (Tab) است. چیدمان پایه‌های این قطعه برخلاف رگولاتورهای قدیمی سری 7805 است و باید در سیم‌کشی به آن دقت کنید:

جدول پایه‌های رگولاتور AMS1117

شماره پایهنام پایه روی قطعهوظیفه پایه در مدار
پایه ۱GND / ADJاتصال به زمین مدار (قطب منفی) یا پایه تنظیم در مدل متغیر
پایه ۲VOUTخروجی ولتاژ رگوله‌شده ثابت (مثلاً ۳.۳ ولت)
پایه ۳VINورودی ولتاژ اصلی مدار (مثلاً ۵ ولت)
پد عریض بالاTABمتصل به پایه ۲ (VOUT) – برای انتقال حرارت به برد

مدار استاندارد و خازن‌های فیلتر:

برای اینکه رگولاتور AMS1117 دچار نوسان (Oscillation) نشود و خروجی کاملاً صافی تحویل دهد، حتماً باید از دو خازن تانتالیوم یا الکترولیتی در ورودی و خروجی آن استفاده کنید:

  1. خازن ورودی: یک خازن ۱۰ میکروفاراد ($10\mu F$) بین پایه VIN و GND.
  2. خازن خروجی: یک خازن ۲۲ میکروفاراد ($22\mu F$) بین پایه VOUT و GND.

🛠️ راهنمای عیب‌یابی: از کجا بفهمیم AMS1117 سوخته است؟

رگولاتورهای AMS1117 در اثر جریان‌کشی بیش از حد یا ولتاژ ورودی بالا، معمولاً به دو روش می‌سوزند: یا کاملاً قطع می‌شوند (مدار باز) یا اتصال کوتاه ($Short\ Circuit$) می‌شوند. روش‌های تست راست‌چین شده زیر را با مولتی‌متر دنبال کنید:

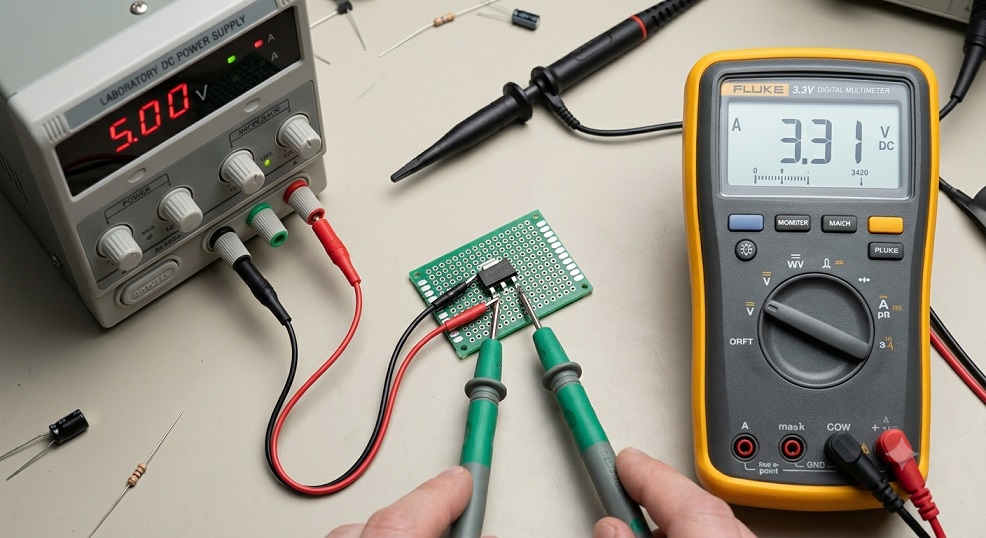

۱. تست ولتاژ خروجی (تست زنده روی برد)

منبع تغذیه یا کابل یواس‌بی برد را وصل کنید. مولتی‌متر را روی رنج ولتاژ دی‌سی ($DC$) بگذارید.

  • پراب مشکی را به زمین مدار (GND) وصل کنید.
  • پراب قرمز را به پایه ۲ یا پد بزرگ بالای آی‌سی بزنید.
  • تحلیل نتیجه: ولتاژ باید دقیقاً بین $3.25V$ تا $3.35V$ باشد. اگر ولتاژ خروجی صفر بود، آی‌سی سوخته یا ولتاژ ورودی قطع است. اگر ولتاژ خروجی برابر با ولتاژ ورودی بود (مثلاً ۵ ولت)، آی‌سی شورت شده و تمام خروجی را رد کرده است که در این حالت احتمالاً میکروکنترلر اصلی برد نیز سوخته است.

۲. تست امپدانس و شورت کد (تست آفلاین خارج از مدار)

برق مدار را کاملاً قطع کنید. مولتی‌متر را روی حالت بوق (تست بازر/اتصال کوتاه) بگذارید.

  • پراب‌ها را بین پایه ۲ (VOUT) و پایه ۱ (GND) قرار دهید.
  • تحلیل نتیجه: اگر مولتی‌متر بوق ممتد زد، رگولاتور یا قطعات مسیر خروجی (مثل خازن‌های سرامیکی) دچار اتصال کوتاه شده‌اند. آی‌سی را با هیتر از روی برد بردارید و مجدداً پایه‌های آن را تست کنید؛ اگر بیرون از مدار هم بوق زد، رگولاتور کاملاً سوخته است.

نتیجه‌گیری و راهنمای خرید

آی‌سی رگولاتور AMS1117 قطعه‌ای بسیار حیاتی و پرمصرف در تعمیرات انواع مودم، بردهای آردوینو، گیرنده‌های دیجیتال و ماژول‌های اینترنت اشیا است. داشتن درک درست از توان حرارتی و چیدمان پایه‌های آن، مانع از سوختن مکرر این قطعه در مدارات تخصصی شما می‌شود.

اگر برای تعمیرات بردهای الکترونیکی یا تولید تجهیزات هوشمند خود به این رگولاتور نیاز دارید، هم‌اکنون می‌توانید انواع [آی‌سی رگولاتور ولتاژ AMS1117 نسخه ۳.۳ ولت و ADJ اورجینال] را با بهترین کیفیت و قیمت مناسب مستقیم از فروشگاه ای الکترونیک خریداری کنید.
