ورایستور (MOV) چیست؟ بررسی ساختار و کاربرد در حفاظت مدار

۱. توضیح اجمالی؛ خطری به نام اسپایک و نجات‌دهنده‌ای به نام ورایستور

نوسانات ناگهانی ولتاژ یا اصطلاحاً «اسپایک‌ها»، قاتل خاموش تجهیزات الکترونیکی حساس هستند. برخورد صاعقه با خطوط انتقال برق، سوییچینگ بارهای سلفی بزرگ مانند موتورهای صنعتی و حتی قطع و وصل ناگهانی برق شهری، ولتاژهای گذرا و بسیار شدیدی ایجاد می‌کنند. این شوک‌های لحظه‌ای می‌توانند در کسری از ثانیه آی‌سی‌ها و ترانزیستورهای گران‌قیمت برد شما را بسوزانند.

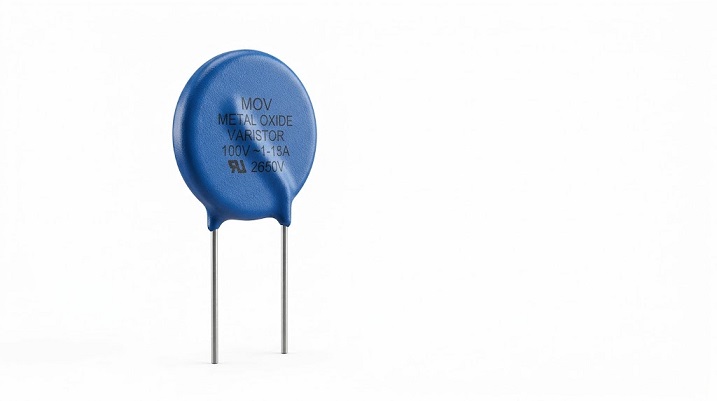

مهندسان الکترونیک برای ایمن‌سازی مدارها در برابر این خطرات ناگهانی، از قطعه‌ای فداکار به نام **ورایستور (Varistor)** استفاده می‌کنند. رایج‌ترین نوع این قطعه در بازار با نام **MOV** (مخفف Metal Oxide Varistor) شناخته می‌شود. این المان کوچک مانند یک سپر امنیتی عمل می‌کند و اجازه نمی‌دهد ولتاژهای مخرب به بخش‌های حساس مدار آسیب برسانند.

در این مقاله تخصصی از ای آی الکترونیک، بررسی می‌کنیم که ورایستور چیست، ساختار داخلی آن چگونه کار می‌کند و چگونه باید آن را برای حفاظت از مدارهای خود انتخاب و تست کنید.

۲. توضیح عمیق؛ فیزیک اکسید فلز، رفتار غیرخطی و فرمول‌های کلیدی

نام ورایستور از ترکیب دو واژه «Variable» (متغیر) و «Resistor» (مقاومت) می‌آید. این قطعه در حقیقت یک مقاومت الکتریکی وابسته به ولتاژ (VDR) است که رفتار کاملاً غیرخطی دارد. برخلاف مقاومت‌های معمولی که از قانون اهم پیروی می‌کنند، مقاومت ورایستور با تغییر ولتاژ به شدت تغییر می‌کند.

الف) ساختار داخلی متال اکسید ورایستور (MOV)

تولیدکنندگان برای ساخت MOV، پودر اکسید روی (ZnO) را همراه با مقادیر کمی از اکسید فلزات دیگر (مانند کبالت، منگنز یا بیسموت) تحت فشار و دمای بالا پرس می‌کنند. این فرآیند یک ساختار سرامیکی با میلیون‌ها پیوند و مرز دانه‌ای (Grain Boundaries) ایجاد می‌کند.

هر یک از این مرزهای دانه‌ای مانند یک پیوند دیودی کوچک عمل می‌کنند. در ولتاژهای پایین، این مرزها مانع عبور الکترون‌ها می‌شوند و مقاومت بسیار بالایی (در حد مگا اهم) ایجاد می‌کنند. اما وقتی ولتاژ از حد معینی بالاتر می‌رود، این سدهای انرژی ناگهان می‌شکنند و مسیر رسانایی بسیار ایده آلی ایجاد می‌شود.

ب) مکانیزم عملکرد در برابر اضافه ولتاژ (Clamping)

طراحان همواره ورایستور را به صورت **موازی** با خط تغذیه ورودی مدار قرار می‌دهند. در شرایط عادی و ولتاژ نامی (مثلاً ۲۲۰ ولت خروجی برق شهر)، مقاومت ورایستور بی‌نهایت است؛ بنابراین هیچ جریانی از آن عبور نمی‌کند و مدار به کار عادی خود ادامه می‌دهد.

به محض اینکه یک شوک یا ولتاژ گذرا (مثلاً ۱۰۰۰ ولت ناشی از صاعقه) به ورودی مدار برسد، مقاومت MOV در کمتر از چند نانوثانیه از مگااهم به چند اهم کاهش می‌یابد. با این سقوط ناگهانی مقاومت، ورایستور جریان جریان اضافه را از خود عبور داده و آن را به زمین یا سمت دیگر خط هدایت می‌کند. این عمل ولتاژ دو سر مدار را در سطح امنی نگه می‌دارد که به آن ولتاژ کلمپینگ (Clamping Voltage) می‌گویند.

ج) ظرفیت جذب انرژی و فرمول محاسباتی ژول

ورایستورها انرژی شوک ولتاژ را به صورت حرارت درون خود تلف می‌کنند. این ظرفیت جذب انرژی را با واحد ژول ($J$) مشخص می‌کنند. هرچه ابعاد فیزیکی دیسک ورایستور بزرگ‌تر باشد (مثلاً مدل‌های ۲۰ میلی‌متری در مقایسه با مدل‌های ۷ میلی‌متری)، توانایی جذب ژول بیشتری را دارند. رابطه توان و انرژی در ورایستور به شکل زیر تعریف می‌شود:

$E = \int (V_C \times I_C) \, dt$

در این معادله، $E$ انرژی بر حسب ژول، $V_C$ ولتاژ کلمپینگ، $I_C$ جریان عبوری از ورایستور در زمان شوک و $dt$ مدت زمان پالس عبوری است. اگر شوک ورودی انرژی بیشتری از ظرفیت ژول ورایستور داشته باشد، قطعه به شدت داغ شده، ترک می‌خورد یا کاملاً متلاشی می‌شود. به همین دلیل طراحان همیشه یک فیوز حرارتی یا فیوز معمولی را قبل از ورایستور قرار می‌دهند.

د) پدیده استهلاک و پیری ورایستور (Degradation)

یکی از نکات بسیار مهمی که مهندسان باید بدانند، استهلاک‌پذیر بودن ورایستور است. هر بار که قطعه MOV یک شوک ولتاژ را مهار می‌کند، ساختار کریستالی داخلی آن کمی آسیب می‌بیند. با گذشت زمان و پس از مهار شوک‌های متعدد، ولتاژ آستانه ورایستور کاهش می‌یابد و جریان نشتی آن در ولتاژ عادی بالا می‌رود.

این افزایش جریان نشتی باعث تولید حرارت مداوم درون قطعه می‌شود. اگر این روند ادامه یابد، ورایستور دچار «فرار حرارتی» شده و بدون وجود صاعقه نیز اتصال کوتاه می‌شود و فیوز ورودی را می‌سوزاند.

۳. جدول مقایسه؛ تفاوت عملکرد ورایستور (MOV)، فیوز و دیود TVS

بسیاری از تکنسین‌های تازه‌کار قطعات حفاظتی را با یکدیگر اشتباه می‌گیرند. جدول زیر تفاوت‌های ساختاری و عملکردی سه المان حفاظتی اصلی را به وضوح نشان می‌دهد:

۴. گراف الگوریتم؛ ساختار انتخاب و عیب‌یابی ورایستور در برد

هنگام طراحی بخش فیلتر ورودی (EMI/Protection) مدار یا عیب‌یابی یک برد سوخته، این زنجیره منطقی مهندسی را پیاده کنید:

۵. سوالات متداول کاربران (FAQ)

سؤال ۱: چگونه یک ورایستور را با مولتی‌متر تست کنیم تا از سلامت آن مطمئن شویم؟

پاسخ فنی: ابتدا ورایستور را از روی برد جدا کنید. مولتی‌متر را روی مد تست مقاومت (اهم‌متر) در بالاترین رنج (مثلاً مگااهم) قرار دهید. پراب‌ها را به دو پایه ورایستور متصل کنید. یک ورایستور سالم باید مقاوتی نزدیک به بی‌نهایت (تست باز یا OL) نشان دهد. اگر مولتی‌متر مقاومت پایینی (مثلاً چند اهم یا کیلو اهم) نشان دهد، ورایستور سوخته و اتصال کوتاه شده است.

سؤال ۲: کدهای درج شده روی بدنه ورایستورها (مانند 14D471K) به چه معنا هستند؟

پاسخ فنی: این کدها مشخصات کلیدی قطعه را بیان می‌کنند. در عبارت 14D471K، عدد **14** نشان‌دهنده قطر دیسک ورایستور به میلی‌متر (۱۴ میلی‌متر) است. حرف **D** یعنی دیسکی شکل است. کد **۴۷۱** نشان‌دهنده ولتاژ قطعه است؛ به این صورت که رقم سوم تعداد صفرهای جلوی دو رقم اول را مشخص می‌کند (۴۷0 ولت DC). حرف **K** نیز تلرانس ۱۰ درصدی ولتاژ آستانه را نشان می‌دهد.

سؤال ۳: آیا حذف کردن ورایستور سوخته از روی برد مدارهای خانگی خطری دارد؟

پاسخ فنی: اگر ورایستور سوخته را از روی برد بردارید و جای آن را خالی بگذارید و فیوز را تعویض کنید، مدار دوباره روشن می‌شود و کار می‌کند؛ اما شما با این کار سیستم حفاظتی مدار را کاملاً نابود کرده‌اید. در این حالت، اگر کوچک‌ترین شوک یا نوسان ولتاژی از سوی شبکه برق رخ دهد، به دلیل نبود سپر MOV، کل قطعات اصلی برد فوراً نابود خواهند شد.

۶. نتیجه‌گیری و خرید قطعات حفاظتی اورجینال از ای آی الکترونیک

دانستن اینکه ورایستور چیست و چه نقشی در طراحی لایه‌های حفاظتی مدار دارد، بازدهی و طول عمر محصولات الکترونیکی شما را در شرایط سخت صنعتی تضمین می‌کند. متال اکسید ورایستورها (MOV) با سرعت بالا و توانایی خیره‌کننده در جذب ژول‌های سرگردان صاعقه و شوک‌ها، از سوختن بردهای گران‌قیمت جلوگیری می‌کنند. به یاد داشته باشید که انتخاب صحیح ولتاژ آستانه و ابعاد دیسک قطعه، مهم‌ترین گام در طراحی یک فیلتر ورودی استاندارد است.
