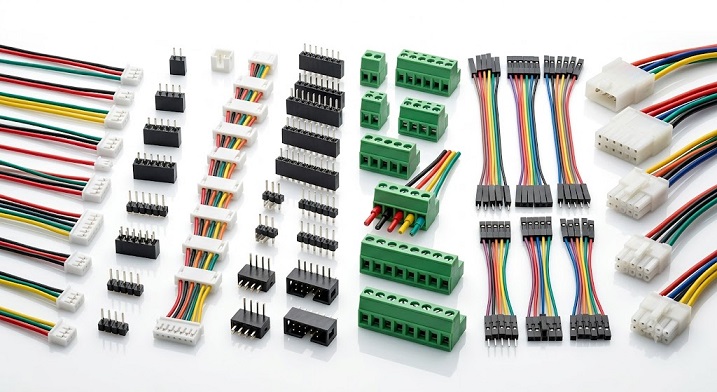

راهنمای جامع انواع سوکت‌ها و کانکتورهای پرکاربرد الکترونیک (XH، PH، مخابراتی و فونیکس)

در طراحی و مونتاژ بردهای الکترونیکی، اتصال امن، پایدار و قابل تعویض بین بخش‌های مختلف مدار (مانند اتصال باتری به برد، اتصال نمایشگر به میکروکنترلر یا ورود سیم‌های برق منبع تغذیه) یک ضرورت است. اگرچه لحیم‌کاری مستقیم سیم‌ها روی برد راهکار ارزانی است، اما فرآیند تعمیر، عیب‌یابی و تعویض قطعات را در آینده به یک کابوس تبدیل می‌کند. اینجاست که سوکت‌ها و کانکتورهای الکترونیکی به عنوان نجات‌دهنده طراحان سخت‌افزار وارد میدان می‌شوند.

دنیای کانکتورها بسیار وسیع است و انتخاب اشتباه یک سوکت می‌تواند باعث قطعی لحظه‌ای، سوختن اتصالات در اثر جریان بالا یا عدم جفت شدن صحیح سیم‌ها شود. در این مقاله کاربردی، چهار خانواده از محبوب‌ترین و پرکاربردترین کانکتورهای الکترونیک یعنی سری XH، PH، مخابراتی (2510) و فونیکس (Phoenix) را به طور کامل بررسی و مقایسه می‌کنیم. راهنمای جامع انواع سوکت‌ها و کانکتورهای پرکاربرد الکترونیک (XH، PH، مخابراتی و فونیکس)

۱. کانکتورهای خانواده JST سری XH (اتصال امن برای جریان‌های متوسط)

کانکتورهای سری XH یکی از پرمصرف‌ترین اعضای خانواده بزرگ $JST$ (Japan Solderless Terminal) هستند. این سوکت‌ها به دلیل داشتن سیستم قفل فشاری ساده و ابعاد بهینه، انتخاب اول طراحان در بردهای صنعتی و فن‌های سیستم‌های خنک‌کننده هستند.

مشخصات فنی و ویژگی‌های کانکتور XH:

• فاصله پایه‌ها (Pitch): دقیقاً ۲.۵ میلی‌متر. این فاصله استاندارد باعث می‌شود سوکت به راحتی روی فیبرهای سوراخ‌دار آزمایشگاهی و برد بورد نیز قرار گیرد.
• حداکثر جریان قابل تحمل: ۳ آمپر دی‌سی ($AC/DC$).
• ولتاژ نامی: ۲۵۰ ولت.
• تعداد پین‌ها: معمولاً از ۲ پین تا ۲۰ پین در بازار موجود است.

کاربرد اصلی سوکت XH:

این کانکتورها به طور گسترده در اتصالات داخلی پرینترهای سه‌بعدی، لایترهای هوشمند، اتصال مانیتورهای کوچک، بلوک‌های باتری لیتیومی متوسط و برد آردوینو برای انتقال دیتا و تغذیه‌های کم‌توان استفاده می‌شوند. طراحی بدنه مِید (Female) این سوکت به گونه‌ای است که امکان اتصال معکوس در آن صفر است.

۲. کانکتورهای JST سری PH (مینیاتوری و کم‌جا)

اگر در طراحی برد خود با کمبود شدید فضا مواجه هستید و کانکتورهای XH برای مدار شما بزرگ هستند، سری PH بهترین جایگزین است. این کانکتور برادر کوچک‌تر سری XH محسوب می‌شود و برای گجت‌های پوشیدنی و سیستم‌های اینترنت اشیا ($IoT$) ایده‌آل است.

مشخصات فنی و ویژگی‌های کانکتور PH:

• فاصله پایه‌ها (Pitch): دقیقاً ۲.۰ میلی‌متر.
• حداکثر جریان قابل تحمل: ۲ آمپر دی‌سی.
• ولتاژ نامی: ۱۰۰ ولت.
• تعداد پین‌ها: از ۲ پین تا ۱۶ پین.

کاربرد اصلی سوکت PH:

به دلیل ابعاد بسیار ریز، این سوکت انتخاب اول کارخانه‌ها برای اتصال باتری‌های لیتیوم-پلیمر (Li-Po) تک‌سلول به بردهای الکترونیکی است. اگر یک گجت کوچک، اسکوتر برقی یا هدست بلوتوثی را باز کنید، قطعاً سوکت ۲ پین PH را خواهید دید که باتری را به برد اصلی متصل کرده است.

۳. کانکتور مخابراتی یا سری ۲۵۱۰ (اقتصادی و همه‌فن‌حریف)

کانکتورهایی که در بازار الکترونیک ایران به نام کانکتور مخابراتی شناخته می‌شوند، در واقع کپی‌های استاندارد سری Molex 2510 هستند. این سوکت‌ها قدیمی‌ترین و در عین حال اقتصادی‌ترین راهکار برای ایجاد اتصالات سیم به برد در لایه مدارات آنالوگ و دیجیتال معمولی هستند.

مشخصات فنی و ویژگی‌های کانکتور مخابراتی:

• فاصله پایه‌ها (Pitch): ۲.۵۴ میلی‌متر. این فاصله دقیقاً برابر با فاصله پایه‌های آی‌سی‌های دیپ ($DIP$) و برد بورد است که کار با آن را بسیار ساده می‌کند.
• حداکثر جریان قابل تحمل: ۳ آمپر.
• ولتاژ نامی: ۲۵۰ ولت.

مزایا و معایب:

بزرگ‌ترین مزیت کانکتور مخابراتی، قیمت بسیار ارزان و فراوانی آن در بازار است. پین‌های مغزی این سوکت به راحتی با دستگاه پرس کابل معمولی کریمپ می‌شوند. با این حال، معایب آن نسبت به سری XH، نداشتن دیواره‌های قفل‌کننده بسیار محکم است؛ یعنی در اثر لرزش‌های شدید صنعتی، احتمال بیرون آمدن سوکت مِید از روی برد وجود دارد.

۴. کانکتور فونیکس یا ترمینال نری و مادگی (پادشاه جریان‌های بالا)

سه‌خانواده قبلی همگی از نوع اتصالات سیم‌کشیِ پرس‌شده (Crimp) بودند. اما وقتی با سیم‌های ضخیم برق شهری ($220V$)، خروجی رله‌ها، تغذیه موتورهای جریان بالا یا سیستم‌های اتوماسیون صنعتی سر و کار داریم، دیگر پین‌های نازک JST پاسخگو نیستند. در این لایه، کانکتور فونیکس (Phoenix Connector) یا ترمینال دو تکه، بی‌رقیب است.

مشخصات فنی و ویژگی‌های کانکتور فونیکس:

• فاصله پایه‌ها (Pitch): معمولاً در سایزهای ۳.۸۱ میلی‌متر، ۵.۰۸ میلی‌متر و ۷.۶۲ میلی‌متر تولید می‌شوند (سایز ۵.۰۸ رایج‌ترین است).
• حداکثر جریان قابل تحمل: از ۸ آمپر تا بیش از ۱۶ آمپر (بسته به سایز مغزی).
• ولتاژ نامی: ۳۰۰ ولت تا ۶۳۰ ولت.

نحوه کارکرد و کاربرد:

کانکتور فونیکس از دو بخش تشکیل شده است: یک بخش نری که روی برد لحیم می‌شود و یک بخش مادگی که سیم‌ها به وسیله پیچ درون آن محکم می‌شوند. این ساختار پیچ‌دار نیاز به ابزار پرس را کاملاً از بین می‌برد. تکنسین‌ها در صنایع تابلو برق، سیستم‌های پی‌ال‌سی ($PLC$)، دستگاه‌های جوش و اینورترها به دلیل مقاومت عالی این کانکتور در برابر لرزش و جریان کشی بالا، به شدت به آن وابسته هستند.

جدول مقایسه سریع کانکتورهای پرکاربرد الکترونیک

برای انتخاب سریع قطعه در زمان طراحی، می‌توانید از این جدول مقایسه‌ای راست‌چین شده استفاده کنید:

🛠️ راهنمای عیب‌یابی و عواقب انتخاب اشتباه کانکتور

تکنسین‌های تعمیرات در عیب‌یابی لایو بردها معمولاً با خرابی‌های ناشی از کانکتورها مواجه می‌شوند. سه نکته طلایی زیر را برای عیب‌یابی همیشه به یاد داشته باشید:

1. داغ شدن و ذوب شدن پلاستیک سوکت: اگر سوکت XH یا مخابراتی روی برد ذوب شده است، به این دلیل است که جریان عبوری مدار بیش از ۳ آمپر بوده است. در این بخش‌ها طراح باید از کانکتور فونیکس استفاده می‌کرد. مقاومت پیوند پین‌ها در اثر جریان زیاد بالا رفته و تولید حرارت می‌کند.
2. قطعی لحظه‌ای مدار (Loose Connection): در محیط‌هایی که لرزش وجود دارد (مثل داخل خودرو یا بدنه دستگاه‌های صنعتی)، کانکتورهای مخابراتی معمولی به مرور زمان شل می‌شوند. راه حل رفع این عیب، جایگزینی آن‌ها با سوکت‌های قفل‌دار سری XH یا ترمینال‌های فونیکس پیچ‌دار است.
3. اکسید شدن مغزی‌ها: پین‌های داخل سوکت‌ها پس از چند سال کار در محیط‌های مرطوب دچار سولفاته و اکسیداسیون می‌شوند. برای رفع این مشکل، هرگز از سنباده استفاده نکنید؛ بلکه با اسپری چرب مخصوص شستشوی کانکتور پین‌ها را تمیز کنید تا لایه رسانا احیا شود.

نتیجه‌گیری و راهنمای خرید

انتخاب کانکتور مناسب، تضمین‌کننده طول عمر، ایمنی و سهولت در تعمیرات بردهای الکترونیکی شماست. برای کارهای ظریف و باتری‌ها از سری PH، برای اتصالات دیتای بردهای معمولی از سری XH و مخابراتی، و برای بخش‌های قدرت و برق شهری حتماً از کانکتورهای فونیکس استفاده کنید.
