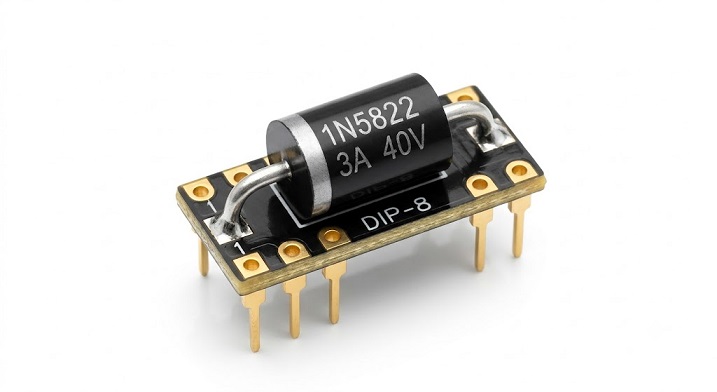

دیود شاتکی چیست؟ بررسی تفاوت دیود شاتکی با دیودهای معمولی سیلیکونی

در طراحی مدارات الکترونیکی مدرن، به‌ویژه سیستم‌های سوئیچینگ فرکانس بالا و مدارات تغذیه، بازدهی انرژی و سرعت قطعات حرف اول را می‌زند. دیودهای معمولی سیلیکونی (مثل سری محبوب $1N4007$) سال‌هاست که بار اصلی یکسوسازی را در مدارات الکترونیک به دوش می‌کشند. با این حال، این دیودها یک نقطه ضعف بزرگ دارند؛ سرعت سوئیچینگ آن‌ها پایین است و افت ولتاژ نسبتاً بالایی دارند. این موضوع در فرکانس‌های بالا باعث اتلاف شدید انرژی به صورت گرما می‌شود.

برای حل این چالش بزرگ، مهندسان به سراغ دیود شاتکی (Schottky Diode) می‌روند. این دیود به دلیل ساختار منحصر‌به‌فرد خود، سرعت قطع و وصل فوق‌العاده بالا و افت ولتاژ بسیار ناچیزی دارد. در این مقاله کاربردی، به زبان ساده بررسی می‌کنیم که دیود شاتکی چیست، چه لایه‌های داخلی دارد و چه تفاوت‌های ساختاری و عملکردی با دیودهای معمولی سیلیکونی دارد.

دیود شاتکی چیست؟

دیود شاتکی که به نام دیود حامل داغ ($Hot\ Carrier\ Diode$) نیز شناخته می‌شود، یک قطعه نیمه‌هادی با افت ولتاژ مستقیم بسیار کم و سرعت سوئیچینگ بسیار بالا است. این قطعه نام خود را از فیزیکدان آلمانی، «والتر شاتکی» گرفته است.

نماد الکترونیکی دیود شاتکی شباهت زیادی به دیود معمولی دارد، با این تفاوت که خط عمودی کاتد در آن شبیه به حرف S انگلیسی (ابتدای کلمه Schottky) خمیده شده است. این تغییر ظریف در نقشه متمایزکننده این قطعه حفاظتی و سوئیچینگ است.

ساختار داخلی دیود شاتکی؛ راز سرعت بالا در چیست؟

راز تفاوت عملکردی دیود شاتکی با دیودهای معمولی در ساختار پیوند داخلی آن نهفته است. دیودهای معمولی سیلیکونی از یک پیوند نیمه‌هادی $P-N$ (اتصال دو نیمه‌هادی نوع P و نوع N) تشکیل شده‌اند. اما دیود شاتکی اصلاً پیوند $P-N$ ندارد!

در دیود شاتکی، از اتصال یک فلز (مانند طلا، نقره، پلاتین یا کروم) به یک نیمه‌هادی نوع N استفاده می‌شود. به این اتصال، پیوند «متال-سیمیکنداکتور» یا فلز-نیمه‌هادی می‌گویند.

این ساختار چه فایده‌ای دارد؟

1. حذف حامل‌های اقلیت: در این ساختار، جریان الکتریکی فقط و فقط توسط حامل‌های اکثریت (الکترون‌های آزاد نیمه‌هادی نوع N) جابه‌جا می‌شود. از آنجا که هیچ حفره‌ای (حامل اقلیت) در سمت فلز وجود ندارد، پدیده ذخیره بار در پیوند رخ نمی‌دهد.
2. سرعت بی‌نظیر: نبودِ بار ذخیره‌شده باعث می‌شود که دیود بتواند بلافاصله از حالت روشن به حالت خاموش تغییر وضعیت دهد. این ویژگی سرعت سوئیچینگ قطعه را به محدوده نانو ثانیه می‌رساند.

بررسی تفاوت دیود شاتکی با دیودهای معمولی سیلیکونی

برای درک بهتر عملکرد این دو قطعه، تفاوت‌های اصلی آن‌ها را در ۳ بخش کلیدی بررسی می‌کنیم:

۱. افت ولتاژ مستقیم ($Forward\ Voltage\ Drop$)

وقتی یک دیود معمولی سیلیکونی در مدار روشن می‌شود، مقداری از ولتاژ را در دو سر خود تلف می‌کند. این افت ولتاژ برای دیودهای معمولی بین ۰.۷ تا ۱.۱ ولت است.

در مقابل، دیود شاتکی افت ولتاژ بسیار کمتری دارد که معمولاً بین ۰.۱۵ تا Abbe ۰.۴۵ ولت است. این افت ولتاژ ناچیز باعث می‌شود که در جریان‌های بالا، توان تلف‌شده حرارتی قطعه به شدت کاهش یابد و راندمان منبع تغذیه بالا برود.

۲. زمان بازیابی معکوس ($Reverse\ Recovery\ Time$)

وقتی ولتاژ دو سر یک دیود معمولی ناگهان معکوس می‌شود، دیود بلافاصله خاموش نمی‌شود. یک زمان کوتاه طول می‌کشد تا حامل‌های بار از پیوند تخلیه شوند که به آن زمان بازیابی معکوس ($t_{rr}$) می‌گویند. این زمان در دیودهای معمولی در حد میکروثانیه است که آن‌ها را در فرکانس‌های بالای $20kHz$ ناکارآمد می‌کند.

در دیود شاتکی، به دلیل نبود پیوند $P-N$، زمان بازیابی معکوس تقریباً صفر (در حد چند پیکو ثانیه یا نانو ثانیه) است. بنابراین، دیود شاتکی بدون هیچ مشکلی در فرکانس‌های چند مگاهرتز کار می‌کند.

۳. جریان نشتی معکوس ($Reverse\ Leakage\ Current$)

این مورد، تنها نقطه ضعف دیود شاتکی نسبت به دیودهای معمولی است. وقتی ولتاژ معکوس به دیود شاتکی اعمال می‌شود، جریان کوچکی از آن عبور می‌کند که به آن جریان نشتی می‌گویند. جریان نشتی دیود شاتکی نسبت به دیود سیلیکونی معمولی بالاتر است و با افزایش دما، این نشتی بیشتر هم می‌شود. به همین دلیل، ولتاژ تحمل معکوس ($V_{R}$) دیودهای شاتکی معمولاً محدود است و به ندرت از ۱۰۰ یا ۲۰۰ ولت فراتر می‌رود.

جدول مقایسه سریع دیود شاتکی و دیود معمولی سیلیکونی

کاربردهای اصلی دیود شاتکی در صنایع الکترونیک

مزایای منحصر‌به‌فرد دیود شاتکی باعث شده است که در بخش‌های حساس مدارهای مدرن جایگاه ثابتی داشته باشد:

• منابع تغذیه سوئیچینگ ($SMPS$): در این منابع، ولتاژ با فرکانس بالا (بالای $50kHz$) یکسو می‌شود. دیود شاتکی به دلیل سرعت بالا و تلفات کم، قطعه اصلی بخش خروجی این نوع شارژرها و آداپتورها است.
• مدارات محافظت از تخلیه باتری: در سیستم‌های خورشیدی یا بردهای آردوینو، برای جلوگیری از بازگشت جریان باتری به سمت پنل یا منبع تغذیه، از دیود شاتکی استفاده می‌شود. افت ولتاژ کم این دیود باعث می‌شود ولتاژ باتری هدر نرود.
• مدارات کلمپینگ و منطقی سریع: در مدارات دیجیتال فرکانس بالا برای حذف نوسانات ناگهانی سیگنال ($Overshoot$) کاربرد فراوانی دارد.

🛠️ راهنمای تست سلامت دیود شاتکی با مولتی‌متر دیجیتال

برای عیب‌یابی بخش تغذیه بردهای الکترونیکی، باید بتوانید سلامت دیود شاتکی را خارج از مدار تست کنید. مراحل زیر را با دقت دنبال کنید:

1. برق مدار را قطع کنید: دیود را با هویه یا هیتر از روی برد جدا کنید تا قطعات مجاور روی نتیجه تست اثر نگذارند.
2. مولتی‌متر را روی تست دیود بگذارید: سلکتور مولتی‌متر را روی علامت دیود تنظیم کنید.
3. تست در حالت گرایش مستقیم: پراب قرمز (مثبت) را به پایه آند و پراب مشکی (منفی) را به کاتد (سمتی که خط سفید دارد) وصل کنید.
   • تحلیل نتیجه: مولتی‌متر باید عددی بین 0.15V تا 0.45V را نشان دهد. اگر عدد حدود ۰.۷ دیدید، آن قطعه دیود معمولی است، نه شاتکی!
4. تست در حالت گرایش معکوس: جای پراب‌ها را عوض کنید (قرمز به کاتد و مشکی به آند).
   • تحلیل نتیجه: مولتی‌متر باید خطای مدار باز یا همان OL را نشان دهد. اگر مولتی‌متر در هر دو حالت بوق زد یا عدد صفر را نشان داد، دیود شاتکی کاملاً شورت شده و سوخته است.

نتیجه‌گیری و راهنمای خرید

دیود شاتکی با افت ولتاژ ناچیز و سرعت پاسخ‌دهی در محدوده نانو ثانیه، قطعه‌ای غیرقابل جایگزین در مدارات الکترونیک قدرت و فرکانس بالا است. اگرچه این دیود در ولتاژهای معکوس بالا محدودیت دارد، اما راندمان بی‌نظیری را در ولتاژهای پایین و جریان‌های بالا ارائه می‌دهد.

اگر برای تعمیر آداپتورها، ساخت منابع تغذیه سوئیچینگ یا پروژه‌های فرکانس بالای خود به دیودهای شاتکی اورجینال (مانند سری‌های محبوب 1N5819 ،1N5822 یا مدل‌های اس‌ام‌دی SS14 و SS34) نیاز دارید، هم‌اکنون می‌توانید این قطعات را با ضمانت کیفیت مستقیم از فروشگاه ای الکترونیک تهیه کنید.
