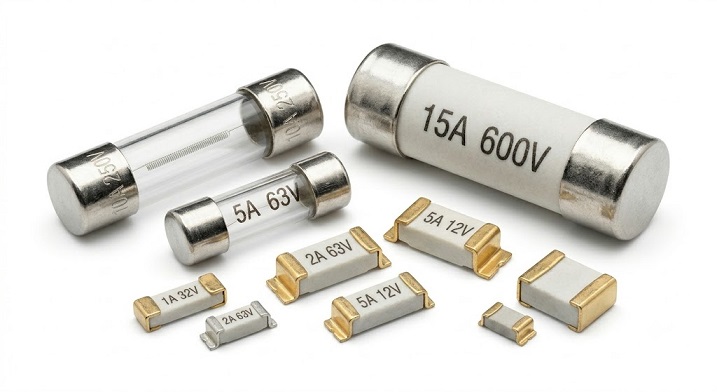

فیوزهای شیشه‌ای، گچی و اس‌ام‌دی؛ چطور جریان نامی فیوز را انتخاب کنیم؟

در طراحی و تعمیرات تجهیزات الکترونیکی، حفاظت از مدار در برابر خطرات ناگهانی یک اصل حیاتی است. نوسانات شدید شبکه برق، اتصال کوتاه قطعات و جریان‌کشی بیش از حد، می‌توانند در کسری از ثانیه تراشه‌ها و قطعات گران‌قیمت برد را نابود کنند. در این میان، فیوز (Fuse) به عنوان اولین خط دفاعی و فداکارترین قطعه مدار وارد میدان می‌شود. فیوز با قطع کردن مسیر جریان در زمان خطر، کل سیستم شما را از سوختن و حتی آتش‌سوزی نجات می‌دهد.

با این حال، بسیاری از تعمیرکاران و طراحان مبتدی با چالش انتخاب فیوز مناسب روبه‌رو هستند. اگر جریان نامی فیوز را خیلی بالا انتخاب کنید، قطعات برد پیش از فیوز می‌سوزند. اگر آن را خیلی پایین انتخاب کنید، فیوز در حالت عادی و بدون دلیل مدام قطع می‌شود. در این مقاله جامع، انواع فیوزهای شیشه‌ای، گچی و اس‌ام‌دی ($SMD$) را بررسی می‌کنیم و فرمول طلایی انتخاب جریان نامی فیوز را آموزش می‌دهیم.

۱. آشنایی با انواع فیوزهای پرکاربرد در الکترونیک

فیوزها بر اساس ساختار بدنه، توان حرارتی و ابعاد به دسته‌های مختلفی تقسیم می‌شوند. سه مدل از پرکاربردترین آن‌ها عبارتند از:

الف) فیوز شیشه‌ای (Glass Fuse)

این مدل قدیمی‌ترین و آشناترین نوع فیوز در دستگاه‌های الکترونیکی خانگی و صنعتی است. بدنه شفاف شیشه‌ای به تکنسین اجازه می‌دهد تا با چشم غیرمسلح متوجه سلامت یا سوختن سیم داخلی فیوز شود.

• مزیت: عیب‌یابی سریع چشمی و قیمت بسیار ارزان.
• عیب: در جریان‌ها و ولتاژهای بالا، در صورت انفجار سیم داخلی، بدنه شیشه‌ای ممکن است خرد شود.

ب) فیوز گچی یا سرامیکی (Ceramic Fuse)

این فیوزها از نظر ابعاد کاملاً مشابه مدل‌های شیشه‌ای (مانند سایزهای استاندارد $5 \times 20$ یا $6 \times 30$ میلی‌متر) هستند، اما بدنه آن‌ها از جنس سرامیک یا کائولن کدر است. داخل این فیوزها معمولاً با پودر کوارتز یا شن مخصوص پر می‌شود.

• مزیت: تحمل حرارتی و ظرفیت قطع ($Interrupting\ Capacity$) بسیار بالا. پودر داخلی جرقه ناشی از اتصال کوتاه را خفه می‌کند و مانع از انفجار فیوز می‌شود.
• عیب: عدم امکان تشخیص سوختن قطعه با چشم (حتماً باید با تست بازر مولتی‌متر تست شود).

ج) فیوز اس‌ام‌دی (SMD Fuse)

با مینیاتوری شدن بردهای الکترونیکی در تجهیزاتی مثل لپ‌تاپ، موبایل و بردهای آردوینو، فیوزهای بزرگ شیشه‌ای جای خود را به فیوزهای مینیاتوری SMD دادند. این فیوزها معمولاً در پکیج‌های استاندارد مانند 1206 یا 0805 تولید می‌شوند.

• مزیت: ابعاد فوق‌العاده کوچک و وزن ناچیز، مناسب برای بردهای چندلایه و متراکم.
• نوع خاص (Resettable Fuse / PTC): برخی از فیوزهای SMD از نوع خودترمیم‌شونده یا پلی‌سوئیچ هستند. این فیوزها در اثر جریان بالا قطع می‌شوند، اما پس از رفع عیب و خنک شدن، دوباره به حالت هادی بازمی‌گردند و نیازی به تعویض ندارند.

۲. تفاوت فیوزهای تندکار (Fast-Blow) و کندکار (Slow-Blow)

یکی از مهم‌ترین فاکتورها در خوانایی دیتاشیت فیوزها، سرعت پاسخ‌دهی آن‌هاست. فیوزها از این نظر به دو دسته اصلی تقسیم می‌شوند:

• فیوزهای تندکار (با علامت F): این فیوزها به محض اینکه جریان ذره‌ای از حد مجاز بالاتر برود، در چند میلی‌ثانیه قطع می‌شوند. این مدل برای حفاظت از قطعات نیمه‌هادی حساس مانند آی‌سی‌ها، ترانزیستورهای ماسفت و میکروکنترلرها حیاتی است.
• فیوزهای کندکار یا تاخیری (با علامت T): برخی دستگاه‌ها (مانند موتورهای الکتریکی یا ترانسفورماتورها) در لحظه روشن شدن، برای چند میلی‌ثانیه جریانی چند برابر جریان عادی خود می‌کشند که به آن جریان هجومی ($Inrush\ Current$) می‌گویند. فیوز کندکار این جهش لحظه‌ای را تحمل می‌کند و اگر جریان بالا مداوم باشد، اقدام به قطع مدار می‌کند.

۳. فرمول طلایی؛ چطور جریان نامی فیوز را انتخاب کنیم؟

انتخاب جریان نامی فیوز ($Current\ Rating$) یک کار حدسی نیست. برای اینکه چراغ سبز مهندسی را در طراحی خود بگیرید، باید از یک فرمول استاندارد صنعتی استفاده کنید.

به عنوان یک قانون بین‌المللی، یک فیوز نباید به طور مداوم در ۱۰۰ درصد جریان نامی خود کار کند؛ زیرا حرارت محیط می‌تواند باعث سوختن زودهنگام آن شود. بنابراین، جریان نامی فیوز باید ۲۵ درصد بالاتر از حداکثر جریان مصرفی مدار در حالت عادی باشد.

فرمول محاسبه جریان فیوز:

$$\text{Fuse Rating} = \text{Normal Operating Current} \times 1.25$$

یک مثال کاربردی:

فرض کنید یک مدار تغذیه دارید که در بیشترین حالت مصرف خود، ۲ آمپر جریان مداوم از منبع تغذیه می‌کشد. جریان فیوز مناسب برای این مدار چقدر است؟

$$\text{Fuse Rating} = 2A \times 1.25 = 2.5A$$

بنابراین، شما باید یک فیوز استاندارد ۲.۵ آمپری را برای این مدار انتخاب کنید. اگر عدد به دست آمده یک فیوز استاندارد در بازار نبود، همیشه به سراغ اولین رنج استاندارد بالاتر بروید.

۴. فاکتور ولتاژ نامی فیوز؛ خطایی که مدار را نابود می‌کند!

یک اشتباه رایج در میان تکنسین‌ها این است که فقط به جریان فیوز دقت می‌کنند و ولتاژ آن را نادیده می‌گیرند. ولتاژ نوشته شده روی فیوز (مثلاً $250V$ یا $32V$) به این معنا نیست که چقدر ولتاژ از آن عبور می‌کند؛ بلکه به این معناست که فیوز پس از سوختن و قطع شدن، چقدر ولتاژ را می‌تواند در شکاف خود تحمل کند تا جرقه (آرک) ایجاد نشود.

• قانون مهم: ولتاژ نامی فیوز همیشه باید مساوی یا بزرگ‌تر از ولتاژ کاری مدار باشد. شما می‌توانید یک فیوز ۲۵۰ ولتی را در یک مدار ۱۲ ولتی خودرو استفاده کنید، اما هرگز اجازه ندارید یک فیوز ۱۲ ولتی خودرو را در مسیر برق ۲۲۰ ولت شهری قرار دهید!

🛠️ ۵. راهنمای گام‌به‌گام تست سلامت فیوز با مولتی‌متر

برای عیب‌یابی بردهایی که کاملاً خاموش هستند، تست فیوز اولین قدم است. مراحل راست‌چین شده زیر را دنبال کنید:

1. دستگاه را از برق بکشید: هرگز فیوز را در مداری که روشن است تست نکنید.
2. مولتی‌متر را تنظیم کنید: سلکتور مولتی‌متر دیجیتال خود را روی حالت تست بازر (بوق) یا اندازه‌گیری مقاومت (رنج اهم پایین) بگذارید.
3. پراب‌ها را متصل کنید: پراب قرمز و مشکی را به دو سر فیوز (پایه‌های فلزی) وصل کنید.
   • اگر مولتی‌متر بوق ممتد زد و مقاومت نزدیک به صفر (زیر ۱ اهم) را نشان داد: فیوز کاملاً سالم است.
   • اگر مولتی‌متر هیچ صدایی نداد یا عبارت OL (مدار باز) را نمایش داد: فیوز سوخته است و باید تعویض شود.

نتیجه‌گیری و راهنمای خرید

شناخت انواع فیوزها و محاسبه دقیق جریان نامی آن‌ها، تفاوتی اساسی میان یک طراحی آماتور و یک برد صنعتی استاندارد ایجاد می‌کند. همیشه به یاد داشته باشید که سوختن فیوز یک نشانه است؛ اگر پس از تعویض فیوز، قطعه جدید هم فوراً سوخت، در مدار اتصال کوتاه رخ داده و باید قطعاتی مثل دیودهای پل یا ماسفت‌های تغذیه را بررسی کنید.
