ترانزیستور ماسفت (MOSFET) چیست؟ ساختار و کاربرد در سوئیچینگ

۱. توضیح اجمالی؛ فرمانروای بی‌رقیب سوئیچینگ فرکانس بالا

در دنیای مدرن الکترونیک، کنترل جریان‌های بزرگ با سیگنال‌های ضعیف میکروکنترلرها یک نیاز حیاتی است. ترانزیستورهای دوقطبی قدیمی (BJT) به دلیل تلفات توان بالا و سرعت سوئیچینگ پایین، دیگر پاسخگوی نیاز مدارهای مدرن نیستند. امروزه طراحان برای راه‌اندازی موتورهای صنعتی، ساخت منابع تغذیه سوئیچینگ (SMPS) و سیستم‌های اینورتر از یک قطعه فوق‌العاده کارآمد استفاده می‌کنند.

این قطعه قدرتمند **ترانزیستور ماسفت (MOSFET)** نام دارد. ماسفت‌ها به عنوان شاهکار مهندسی نیمه‌هادی، امکان قطع و وصل جریان‌های بسیار بزرگ را در فرکانس‌های خلی بالا فراهم می‌سازند. مصرف توان ناچیز در پایه کنترلی، این قطعه را به جذاب‌ترین گزینه برای مهندسان تبدیل کرده است.

در این مقاله تخصصی از ای آی الکترونیک، ساختار داخلی ماسفت، مکانیزم کنترل با ولتاژ، انواع مختلف آن و در نهایت ساده‌ترین روش‌های تست سلامت این قطعه کلیدی را بررسی می‌کنیم.

۲. توضیح عمیق؛ فیزیک نیمه‌هادی، اثر میدان و پارامترهای فنی کلیدی

واژه MOSFET مخفف عبارت Metal-Oxide-Semiconductor Field-Effect Transistor به معنای ترانزیستور اثر میدانِ فلز-اکسید-نیمه‌هادی است. عملکرد این قطعه کاملاً با ترانزیستورهای معمولی تفاوت دارد؛ زیرا ماسفت یک المان کنترل‌شونده با **ولتاژ** است، در حالی که ترانزیستورهای BJT با جریان بیس کار می‌کنند.

الف) ساختار داخلی و سه پایه اصلی ماسفت

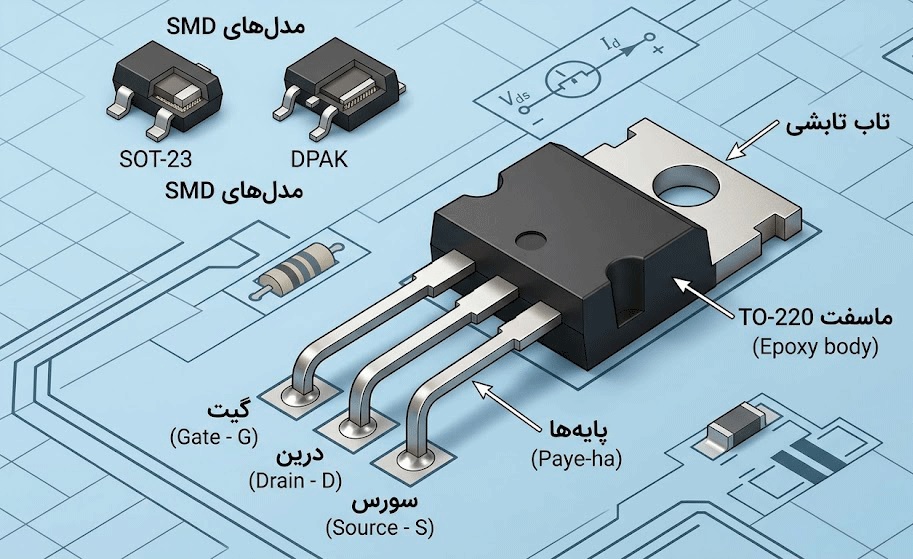

هر ماسفت از سه پایه اصلی به نام‌های **گیت (Gate)**، **درین (Drain)** و **سورس (Source)** تشکیل می‌شود. پایه گیت نقش کلید کنترلی را دارد. طراحان یک لایه بسیار نازک از دی‌اکسید سیلیسیم ($SiO_2$) را زیر پایه گیت قرار می‌دهند که مانند یک عایق الکتریکی فوق‌العاده قوی عمل می‌کند.

این عایق مینیاتوری مانع از ورود هرگونه جریان الکتریکی از پایه گیت به داخل ساختار ترانزیستور می‌شود. به همین دلیل، امپدانس ورودی ماسفت نزدیک به بی‌نهایت است و برای روشن ماندن، هیچ جریانی از میکروکنترلر دریافت نمی‌کند.

ب) مکانیزم عملکرد و نحوه شکل‌گیری کانال رسانش

در یک ماسفت کانال N (N-Channel)، پایه‌های درین و سورس به دو ناحیه نیمه‌هادی نوع N متصل هستند که توسط یک لایه نیمه‌هادی نوع P از یکدیگر جدا شده‌اند. در حالت عادی، هیچ جریانی نمی‌تواند بین درین و سورس برقرار شود و سوئیچ کاملاً باز است.

هنگامی که یک ولتاژ مثبت به پایه گیت اعمال می‌کنید، یک میدان مغناطیسی قوی در ساختار ایجاد می‌شود. این میدان، الکترون‌های آزاد را به سمت لایه عایق جذب می‌کند و یک «کانال رسانای N» بین درین و سورس می‌سازد. اکنون جریان الکتریکی می‌تواند به راحتی عبور کند و سوئیچ بسته می‌شود.

ج) پارامتر فنی $R_{DS(on)}$ و تلفات حرارتی

یکی از مهم‌ترین فاکتورها در انتخاب ماسفت، مقاومت درین-سورس در حالت روشن یا همان $R_{DS(on)}$ است. وقتی ماسفت کاملاً اشباع و روشن می‌شود، کانال داخلی آن مقاومت الکتریکی بسیار کوچکی (در حد چند میلی‌اهم) دارد. فرمول محاسبه توان تلف شده در ماسفت به صورت زیر تعریف می‌شود:

$P_{loss} = I_D^2 \times R_{DS(on)}$

در این معادله، $P_{loss}$ توان تلف شده به صورت حرارت، $I_D$ جریان عبوری از درین و $R_{DS(on)}$ مقاومت داخلی ماسفت است. هرچه مقاومت $R_{DS(on)}$ کمتر باشد، ترانزیستور کمتر داغ می‌شود و راندمان سیستم سوئیچینگ به شدت افزایش می‌یابد.

د) خازن گیت و چالش درایو کردن ماسفت در فرکانس بالا

ساختار عایق گیت ناخواسته یک خازن داخلی کوچک به نام خازن گیت ($C_{iss}$) ایجاد می‌کند. برای روشن کردن سریع ماسفت، باید این خازن داخلی را در چند نانوثانیه شارژ کنید. در فرکانس‌های بالا، شارژ و دشارژ سریع این خازن نیازمند جریان‌های لحظه‌ای بالایی است.

به همین دلیل، مهندسان برای اتصال ماسفت به میکروکنترلر در فرکانس‌های بالا، از آی‌سی‌های راه‌انداز اختصاصی یا همان ماسفت درایور (Gate Driver) استفاده می‌کنند تا سرعت سوئیچینگ قطعه حفظ شود و ترانزیستور در ناحیه خطی دچار سوختگی نشود.

۳. جدول مقایسه؛ تفاوت‌های بنیادی ترانزیستور BJT، ماسفت (MOSFET) و IGBT

طراحان با توجه به فرکانس کاری و جریان مدار، قطعه مناسب را انتخاب می‌کنند. جدول زیر تفاوت سه المان سوئیچینگ اصلی را به تصویر می‌کشد:

۴. گراف الگوریتم؛ گام‌های عیب‌یابی و تست سلامت ماسفت با مولتی‌متر

برای عیب‌یابی یک برد سوخته یا مطمئن شدن از سلامت یک ماسفت کانال N، مراحل تست زیر را به ترتیب با مولتی‌متر انجام دهید:

۵. سوالات متداول کاربران (FAQ)

سؤال ۱: ماسفت منطقی یا Logic-Level MOSFET چیست و چه کاربردی دارد؟

پاسخ فنی: ماسفت‌های معمولی برای روشن شدن کامل (اشباع) به ولتاژ گیت حدود ۱۰ ولت نیاز دارند. اما خروجی میکروکنترلرهایی مثل آردوینو حداکثر ۵ یا ۳.۳ ولت است. ماسفت‌های لول منطقی (مانند سری IRLZ44N) به گونه‌ای طراحی شده‌اند که با ولتاژهای پایین ۵ یا ۳.۳ ولت کاملاً روشن می‌شوند و نیازی به آی‌سی درایور مجزا ندارند.

سؤال ۲: علت اصلی سوختن ناگهانی ماسفت‌ها در مدارهای سوییچینگ چیست؟

پاسخ فنی: دو عامل اصلی باعث نابودی ماسفت‌ها می‌شوند: اول، ولتاژهای برگشتی ناشی از بارهای سلفی (مانند موتور یا ترانسفورماتور) که اگر دیود هرزگرد مناسب موازی با بار نصب نشود، ولتاژ درین از حد مجاز فراتر می‌رود. دوم، الکتریسیته ساکن (ESD)؛ از آنجا که لایه اکسید گیت فوق‌العاده نازک است، الکتریسیته ساکن بدن انسان می‌تواند به راحتی این لایه عایق را سوراخ کرده و ترانزیستور را نابود کند.

سؤال ۳: آیا می‌توان ماسفت کانال P را مستقیماً جایگزین ماسفت کانال N کرد؟

پاسخ فنی: خیر، به هیچ وجه. مکانیزم عملکرد و جهت جریان در این دو نوع ماسفت کاملاً معکوس یکدیگر است. ماسفت کانال N با ولتاژ مثبت گیت روشن می‌شود و معمولاً در سمت کم‌ولتاژ بار (Low-Side Switch) قرار می‌گیرد، در حالی که ماسفت کانال P با ولتاژ منفی نسبت به سورس فعال شده و در سمت مثبت بار (High-Side Switch) نصب می‌شود.

۶. نتیجه‌گیری و خرید ماسفت‌های اورجینال از ای آی الکترونیک

ترانزیستور ماسفت (MOSFET) بدون شک یکی از بنیادی‌ترین قطعات در طراحی سیستم‌های مدیریت توان و منابع تغذیه سوئیچینگ مدرن است. این المان با امپدانس ورودی بی‌نهایت، سرعت عملکرد در محدوده نانوثانیه و مقاومت درین-سورس ناچیز در حالت روشن، تلفات انرژی مدارهای شما را به حداقل می‌رساند. با رعایت اصول طراحی درایور گیت و استفاده از هیت‌سینک مناسب، می‌توانید پایداری فوق‌العاده‌ای را در پروژه‌های خود تجربه کنید.

پایداری مدارهای سوئیچینگ فرکانس بالا مستقیماً به اصالت قطعات نیمه‌هادی وابسته است. قطعات فیک یا بازسازی شده در جریان‌های بالا به سرعت منفجر می‌شوند. فروشگاه تخصصی **ای آی الکترونیک**، بستر امن خرید انواع ترانزیستورهای ماسفت قدرت اورجینال، ماسفت‌های لول منطقی و آی‌سی‌های درایور گیت معتبر را با ضمانت مشخصات فنی فراهم کرده است. همین امروز از بخش قطعات نیمه‌هادی ما دیدن کنید و با خیالی آسوده کیفیت پروژه‌های صنعتی خود را ارتقا دهید.
