تفاوت مقاومت آجری و کربنی در توان مصرفی؛ راهنمای کاربرد و تست قطعه

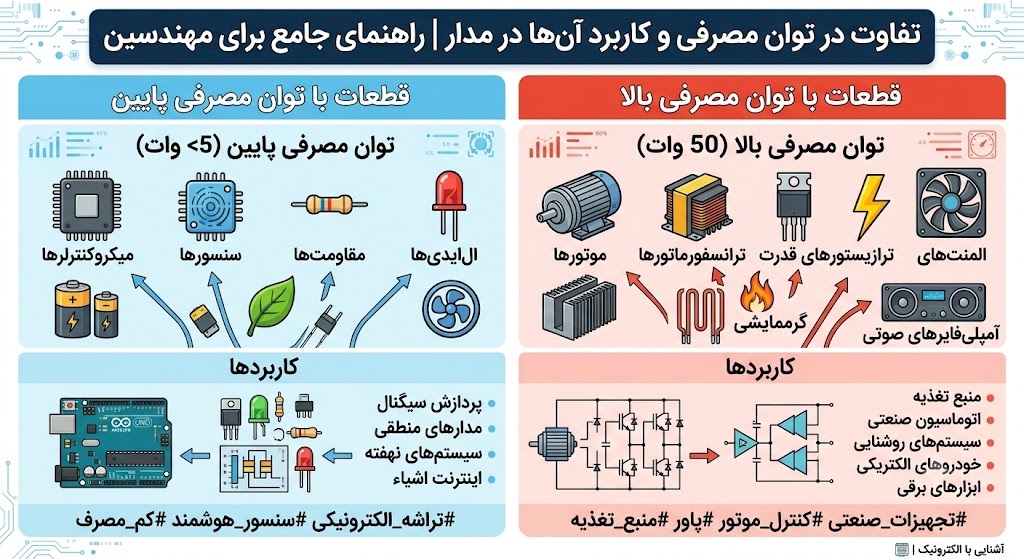

۱. توضیح اجمالی؛ اهمیت توان مصرفی و مدیریت حرارت در انتخاب مقاومت

تمام مدارهای الکترونیکی برای محدود کردن جریان یا تقسیم ولتاژ به مقاومت‌ها نیاز دارند. عبور جریان الکتریکی از درون یک ماده مقاوتی، طبق قانون ژول همواره حرارت تولید می‌کند. اگر طراح مدار قطعه‌ای با توان مصرفی نامناسب انتخاب کند، این حرارت لایه داخلی مقاومت را ذوب می‌کند و برد را از کار می‌اندازد.

دو خانواده بسیار پرکاربرد در بردهای الکترونیکی، مقاومت‌های کربنی و مقاومت‌های آجری (سرامیکی) هستند. این دو قطعه اگرچه وظیفه مشابهی دارند، اما از نظر هندسه ساخت و تحمل توان حرارتی در دو دنیای کاملاً متفاوت قرار می‌گیرند. درک دقیق **تفاوت مقاومت آجری و کربنی** از بروز خسارت‌های سنگین حرارتی در مدارهای الکترونیک قدرت جلوگیری می‌کند. فروشگاه ای آی الکترونیک با تامین انواع قطعات پسیو اورجینال، پایداری بردهای شما را تضمین می‌کند.

۲. توضیح عمیق؛ ساختار فیزیکی، ظرفیت حرارتی و رفتارهای فرکانسی قطعات

بررسی دقیق متریال و فرآیند ساخت این دو قطعه، دلایل فنی تفاوت عملکرد آن‌ها را در سیستم‌های قدرت و سیگنال کوچک آشکار می‌کند.

الف) مکانیسم ساخت مقاومت کربنی و محدودیت توان مصرفی

مقاومت کربنی (Carbon Film Resistor) از رسوب یک لایه نازک غبار کربن روی یک استوانه سرامیکی عایق ساخته می‌شود. مهندسان با ایجاد شیارهای حلزونی دقیق روی این لایه کربنی، مقدار دقیق مقاومت را تنظیم می‌کنند. در نهایت، دو کلاهک فلزی و پایه‌های مسی را به قطعه متصل کرده و بدنه را با لایه‌ای از رنگ عایق می‌پوشانند.

این لایه نازک کربنی ظرفیت حرارتی بسیار ناچیزی دارد. به همین دلیل، مقاومت‌های کربنی معمولاً در توان‌های بسیار پایین مانند ۰.۱۲۵ وات، ۰.۲۵ وات و حداکثر ۰.۵ یا ۱ وات تولید می‌شوند. این قطعات گزینه‌ای ایده‌آل و ارزان‌قیمت برای مدارهای پردازش سیگنال، منطقی و سنسورهای کم‌توان به شمار می‌روند.

ب) فیزیک مقاومت آجری و مکانیزم دفع حرارت در توان‌های بالا

در طرف مقابل، مقاومت آجری یا سیم‌پیچی گچ‌دار (Cement Resistor) ساختار کاملاً متفاوتی دارد. هسته داخلی این قطعه شامل یک سیم آلیاژی مقاوم (معمولاً نیکروم) است که آن را به دور یک قالب سرامیکی می‌پیچند. سپس این مجموعه را درون یک قالب مکعب‌مستطیل سرامیکی مقاوم به آتش قرار می‌دهند و داخل آن را با سیمان مخصوص یا گچ سیلیکونی پر می‌کنند.

این بلوک سرامیکی ضخیم، ظرفیت حرارتی شگفت‌انگیزی ایجاد می‌کند. مقاومت‌های آجری به راحتی توان‌های بالا از ۵ وات تا ۱۰۰ وات و حتی بیشتر را تحمل می‌کنند. گچ و سرامیک حرارت سیم داخلی را به آرامی جذب کرده و به محیط بیرون منتقل می‌کنند. طراحان از این قطعات به عنوان مقاومت‌های راه‌انداز، درایورهای موتور، مدارهای دشارژ خازن و سیستم‌های صنعتی جریان بالا استفاده می‌کنند.

ج) بررسی اثر اندوکتانس انگلی و چالش فرکانس‌های بالا

یک فاکتور پنهان که بسیاری از تعمیرکاران آن را نادیده می‌گیرند، رفتار فرکانسی مقاومت‌های سیم‌پیچی است. پیچش سیم به دور هسته در مقاومت‌های آجری، یک سلف ناخواسته (اندوکتانس انگلی) ایجاد می‌کند. این پدیده باعث می‌شود که مقاومت آجری در فرکانس‌های بالا (مانند سوئیچینگ‌های چندصد کیلوهرتز) رفتار پایداری نداشته باشد و امپدانس مدار را تغییر دهد.

در مقابل، مقاومت‌های کربنی به دلیل عدم وجود سیم‌پیچ، خاصیت سلفی ناچیزی دارند و در فرکانس‌های رادیویی و سیگنال‌های سریع بسیار عالی عمل می‌کنند. بنابراین، هرگز نباید در بخش‌های فرکانس بالای منابع تغذیه سوئیچینگ از مقاومت‌های آجری معمولی استفاده کنید. شما می‌توانید جهت تهیه مقاومت‌های دقیق کربنی و آجری اورجینال به بخش قطعات پسیو سایت ای آی الکترونیک مراجعه فرمایید.

۳. تحلیل محاسباتی؛ فرمول‌های اتلاف توان و پدیده درفت حرارتی (Thermal Drift)

یک مهندس الکترونیک برای تضمین پایدار بودن مدار خود در شرایط سخت صنعتی، به فراتر از شناخت ظاهری قطعات نیاز دارد. تحلیل ریاضی رفتار توان و دما بسیار حیاتی است.

الف) محاسبه دقیق توان اتلافی واقعی در مدار

توان اتلافی حرارتی در یک مقاومت از فرمول معروف $P = I^2 \times R$ یا $P = \frac{V^2}{R}$ به دست می‌آید. طراح باید همواره توان نامی مقاومت را حداقل دو برابر توان محاسباتی واقعی انتخاب کند. این حاشیه امنیت (Derating FACTOR) مانع از کارکرد قطعه در مرزهای حرارتی خود می‌شود.

برای مثال، اگر یک مقاومت ۱۰ اهم جریانی معادل ۰.۵ آمپر را از خود عبور دهد، توان اتلافی آن برابر با ۲.۵ وات خواهد بود. در این حالت استفاده از یک مقاومت کربنی ۱ واتی در کمتر از چند ثانیه به آتش‌سوزی قطعه منجر می‌شود. در این شرایط، انتخاب یک مقاومت آجری ۵ واتی پایداری کامل سیستم را تضمین می‌کند.

ب) تحلیل پدیده ضریب حرارتی (TCR) و تغییر اهم ناخواسته

ضریب حرارتی مقاومت (Temperature Coefficient of Resistance – TCR) تغییرات مقدار مقاومت را به ازای هر درجه سانتی‌گراد افزایش دما بیان می‌کند. مقاومت‌های کربنی ضریب حرارتی نسبتاً بالایی دارند. این بدان معناست که با داغ شدن مدار، مقدار مقاومت قطعه به شدت تغییر می‌کند که این پدیده را درفت حرارتی می‌نامند.

مقاومت‌های آجری به دلیل استفاده از سیم‌های آلیاژی پیشرفته مانند منگانین یا نیکروم، ضریب حرارتی بسیار پایین‌تری دارند. مقدار مقاومت این قطعات سرامیکی حتی در دماهای بالای ۱۵۰ درجه سانتی‌گراد کاملاً پایدار می‌ماند. این ویژگی ثابت بودن ولتاژ و جریان خروجی را در دستگاه‌های حساس جوشکاری یا اینورترهای بزرگ تضمین می‌کند.

ج) تکنیک‌های جایگزینی قطعات در هنگام تعمیرات اضطراری

تکنسین‌های تعمیرات گاهی در شرایط اضطراری به مقاومت آجری با توان بالا دسترسی ندارند. در این حالت، موازی یا سری کردن چند مقاومت کربنی کم‌توان با محاسبه دقیق مقاومت معادل، یک راهکار موقت است. برای مثال، موازی کردن دو مقاومت ۲۰ اهم ۱ واتی، یک مقاومت ۱۰ اهم ۲ واتی ایجاد می‌کند.

با این حال، این روش به دلیل توزیع ناهمگون دما بین قطعات و اشغال فضای زیاد روی برد، هرگز یک راهکار دائمی و استاندارد صنعتی نیست. تعویض سریع قطعه معیوب با یک مقاومت آجری اورجینال و استاندارد، از آسیب‌های بعدی به آی‌سی‌های گران‌قیمت جلوگیری می‌کند. شما می‌توانید انواع مقاومت‌های توان بالای صنعتی را با خیالی آسوده از فروشگاه ای آی الکترونیک تهیه کنید.

۴. جدول مقایسه مشخصات فنی مقاومت‌های آجری و فیلم کربنی

انتخاب صحیح مقاومت برای یک مدار نیازمند سنجش دقیق ویژگی‌های فیزیکی و حرارتی قطعه است. جدول مقایسه‌ای زیر این تفاوت‌ها را به وضوح نشان می‌دهد:

۵. گراف الگوریتم گام‌به‌گام و تست سخت‌افزاری مقاومت قدرت با مولتی‌متر

تکنسین‌های فنی برای اطمینان از صحت عملکرد مقاومت‌ها در زمان عیب‌یابی بردهای سوخته، مراحل متوالی زیر را با مولتی‌متر دیجیتال طی می‌کنند:

۶. سوالات متداول طراحان و تعمیرکاران درباره خرابی حرارتی مقاومت‌ها

سؤال ۱: آیا می‌توان در مدار به جای مقاومت کربنی سوخته از مقاومت آجری با همان اهم استفاده کرد؟

پاسخ فنی: بله، از نظر الکتریکی و توان تحمل مشکلی ایجاد نمی‌شود و مقاومت آجری به دلیل توان بالاتر کمتر داغ خواهد شد. اما باید به دو نکته توجه کنید: اول اینکه مقاومت آجری ابعاد بسیار بزرگتری دارد و فضای زیادی روی برد می‌گیرد؛ دوم اینکه در مدارهای فرکانس بالا به دلیل خاصیت سلفی مقاومت آجری، این کار مجاز نیست.

سؤال ۲: علت تغییر رنگ بدنه مقاومت‌های کربنی در برخی بردهای الکترونیکی چیست؟

پاسخ فنی: هنگامی که جریان عبوری از مقاومت نزدیک به حداکثر توان نامی آن باشد، قطعه به شدت داغ می‌شود. این حرارت مداوم به مرور زمان لایه رنگ اپوکسی روی مقاومت کربنی را می‌سوزاند و رنگ آن را تیره یا قهوه‌ای می‌کند. این پدیده هشداری برای تعویض مقاومت با یک مدل دارای توان بالاتر است.

سؤال ۳: اصطلاح مقاومت‌های نان-اینداکتیو (Non-Inductive) در دسته مقاومت‌های آجری چیست؟

پاسخ فنی: برای حل مشکل اندوکتانس انگلی در توان‌های بالا، نوع خاصی از مقاومت‌های آجری ساخته می‌شوند که سیم داخلی آن‌ها به صورت دو رشته‌ای و معکوس (روش شیوه آیریتون-پری) پیچیده می‌شود. با این تکنیک، میدان‌های مغناطیسی یکدیگر را خنثی می‌کنند و مقاومت بدون خاصیت سلفی در توان بالا کار می‌کند.

سؤال ۴: چرا مقاومت‌های آجری در صورت سوختن شدید، برعکس مقاومت‌های کربنی ظاهر خود را حفظ می‌کنند؟

پاسخ فنی: قالب سرامیکی و پوشش سیمانی مقاومت‌های آجری کاملاً نسوز و مقاوم به شعله است. هنگامی که سیم داخلی قطعه به دلیل اضافه جریان شدید ذوب و قطع می‌شود، بدنه خارجی سرامیکی هیچ تغییری نمی‌کند و اثر سوختگی یا سیاهی نشان نمی‌دهد. به همین دلیل تست آنها با مولتی‌متر اهمیت حیاتی دارد.

۷. نتیجه‌گیری و خرید قطعات الکترونیک اورجینال از ای آی الکترونیک

تحلیل عمیق **تفاوت مقاومت آجری و کربنی** نشان داد که توان مصرفی و فرکانس کاری مدار، اصلی‌ترین معیارهای مرزبندی کاربرد این دو قطعه غیرفعال هستند. مقاومت‌های کربنی با ابعاد کوچک و رفتار فرکانسی عالی، قلب مدارهای پردازشی را شکل می‌دهند. در حالی که مقاومت‌های آجری سرامیکی، سپرهای حرارتی قابل اعتمادی برای مهار جریان‌های سنگین در سیستم‌های قدرت به شمار می‌روند.
