محاسبات خازن‌گذاری و اصلاح ضریب توان (کاسینوس فی) + فرمول کاهش تلفات

۱. توضیح اجمالی؛ بحران توان راکتیو و ضرورت اصلاح ضریب توان

کارگاه‌های صنعتی و واحدهای تولیدی برای راه‌اندازی تجهیزات القایی مانند موتورهای الکتریکی، ترانسفورماتورها و چوک‌ها، دو نوع توان را از شبکه دریافت می‌کنند. توان اکتیو یا مفید کار واقعی را انجام می‌دهد، اما توان راکتیو صرفاً برای ایجاد میدان مغناطیسی در سیم‌پیچ‌ها مصرف می‌شود. این توان غیرمفید بدون تولید کار، جریان زیادی را از کابل‌ها عبور می‌دهد.

عبور جریان اضافی راکتیو از شبکه، ظرفیت سیم‌ها و کلیدهای اصلی کارگاه را به سرعت اشغال می‌کند. این پدیده افت ولتاژ شدید و افزایش تلفات گرمایی را در سیستم توزیع به همراه دارد. شرکت توزیع نیروی برق نیز برای جبران این اتلاف انرژی، جریمه‌های سنگینی را در قبوض کارخانه‌ها اعمال می‌کند.

مهندسان برای حل این مشکل، تکنیک **محاسبات خازن‌گذاری** را اجرا می‌کنند. خازن‌های صنعتی با تولید موضعی توان راکتیو، بار سنگینی را از روی دوش کابل‌ها و شبکه اصلی برمی‌دارند. در این مقاله جامع، روش‌های دقیق محاسباتی و اصلاح ضریب توان را برای بهینه‌سازی سیستم‌های شما بررسی می‌کنیم. فروشگاه ای آی الکترونیک با تامین تجهیزات اورجینال، پایداری انرژی شما را تضمین می‌کند.

۲. توضیح عمیق؛ کالبدشکافی مثلث توان، فرمول‌ها و پدیده کاسینوس فی

درک عمیق رفتار توان الکتریکی نیازمند تحلیل دقیق مثلث توان و روابط فرمولی حاکم بر اجزای شبکه است.

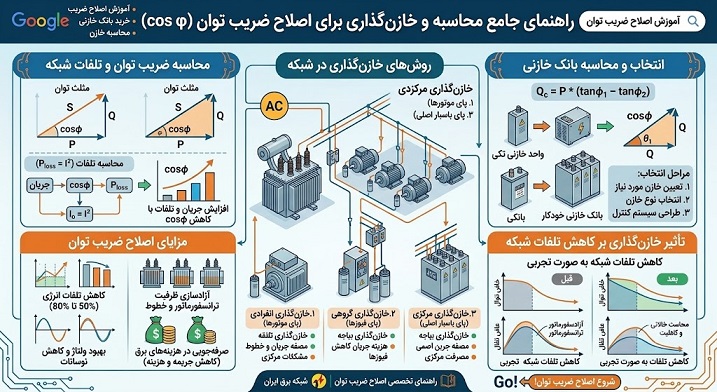

الف) روابط ریاضی در مثلث توان و مفهوم ضریب توان

مثلث توان از سه بردار اصلی تشکیل می‌شود. محور افقی توان اکتیو ($P$) بر حسب کیلووات و محور عمودی توان راکتیو ($Q$) بر حسب کیلووار را نشان می‌دهد. وتر این مثلث، توان ظاهری ($S$) بر حسب کیلوولت آمپر است که کل ظرفیت شبکه را بیان می‌کند.

نسبت توان اکتیو به توان ظاهری را ضریب توان یا $\cos \phi$ می‌نامند. این شاخص بدون بعد، راندمان مصرف انرژی را در یک واحد صنعتی مشخص می‌کند. هرچه این عدد به یک نزدیک‌تر باشد، سیستم بهره‌وری بالاتر و تلفات کمتری دارد. در صنایع ایران، مقدار مبنای ضریب توان صفر و نود صدم تعیین شده است و مقادیر کمتر از آن مشمول جریمه می‌شوند.

ب) فرمول طلایی محاسبات خازن‌گذاری جهت اصلاح ضریب توان

مهندسان برای تعیین ظرفیت خازنی مورد نیاز ($Q_c$) جهت ارتقای ضریب توان از مقدار فعلی ($\cos \phi_1$) به مقدار مطلوب ($\cos \phi_2$)، از فرمول ریاضی زیر استفاده می‌کنند:

$$Q_c = P \times (\tan \phi_1 – \tan \phi_2)$$

در این رابطه، $P$ توان اکتیو کل کارگاه بر حسب کیلووات است. مقادیر تانژانت زاویه‌ها نیز مستقیماً از روی مقدار کسینوس فی فعلی و هدف به دست می‌آیند. این محاسبه دقیق، ظرفیت نهایی بانک خازنی را بر حسب کیلووار مشخص می‌کند تا از تزریق توان راکتیو اضافی یا ناچیز به شبکه جلوگیری شود.

ج) پدیده اورکمپنساسیون (Over-compensation) و خطرات ولتاژ بالا

طراحی نادرست و انتخاب خازن‌های بزرگتر از حد نیاز، شبکه را وارد فاز پیش‌فاز یا اورکمپنساسیون می‌کند. در این حالت، خازن‌ها بیش از نیاز موتورها توان راکتیو تولید می‌کنند و این توان اضافی به سمت ترانسفورماتور شبکه سرازیر می‌شود.

این پدیده خطرناک باعث افزایش ناخواسته ولتاژ خط، آسیب به عایق کابل‌ها و سوختن قطعات الکترونیکی حساس می‌شود. بنابراین، اجرای دقیق محاسبات و استفاده از رگولاتورهای هوشمند برای پایش لحظه‌ای ضریب توان ضرورت بالایی دارد. شما می‌توانید جهت تهیه خازن‌های باکیفیت به بخش قطعات الکترونیک صنعتی سایت ای آی الکترونیک مراجعه فرمایید.

۳. گام‌های عملی؛ الگوریتم گام‌به‌گام طراحی پله‌های بانک خازنی

طراحی یک بانک خازنی پایدار و مهندسی‌شده نیازمند طی کردن مراحل متوالی و دقیق زیر است:

الف) جمع‌آوری اطلاعات بار و تحلیل قبوض برق

در اولین گام، قبض برق واحد صنعتی را در یک دوره چندماهه بررسی کنید. حداکثر توان مصرفی (دیماند) و مقادیر مصارف اکتیو و راکتیو را از روی کنتور هوشمند استخراج نمایید. این داده‌ها بیس اصلی محاسبات شما را شکل می‌دهند.

ب) تعیین ظرفیت خازن ثابت (Fixed Step)

ترانسفورماتورها حتی در شرایط بدون بار نیز به دلیل جریان مغناطیس‌کنندگی هسته، توان راکتیو مصرف می‌کنند. برای جبران این مقدار ثابت، یک خازن دائم‌درمدار با ظرفیت حدود پنج درصد توان ترانسفورماتور در نظر بگیرید. این خازن همواره بدون دخالت رگولاتور به شبکه متصل می‌ماند.

ج) آرایش پله‌ها و انتخاب کنتاکتورهای خازنی

مابقی ظرفیت محاسباتی را به صورت پله‌های مجزا تقسیم کنید. آرایش پله‌ها را معمولاً با ضریب‌های مشخصی مانند ۱:۱:۱ یا ۱:۲:۲ انتخاب می‌کنند تا رگولاتور انعطاف بالایی برای سوئیچینگ داشته باشد. برای هر پله حتماً از کنتاکتورهای مخصوص خازنی مجهز به مقاومت‌های محدودکننده جریان هجومی استفاده کنید تا طول عمر خازن‌ها افزایش یابد.

۴. جدول مقایسه فنی و اقتصادی سیستم قبل و بعد از خازن‌گذاری

جدول مقایسه‌ای زیر به روشنی تاثیرات شگفت‌انگیز اجرای محاسبات خازن‌گذاری و اصلاح ضریب توان را در شاخص‌های کلیدی شبکه نشان می‌دهد:

۵. گراف مفهومی و متد خنثی‌سازی تلفات حرارتی در شبکه توزیع

کاهش تلفات خطوط انتقال با فرمول توان ژول ارتباط مستقیم دارد. فرآیند این اثرگذاری مهندسی به شرح زیر است:

۶. سوالات متداول مهندسان و تکنسین‌ها درباره چالش‌های بانک خازنی

سؤال ۱: آیا نصب خازن مصرف برق اکتیو یا کیلووات دستگاه‌ها را کاهش می‌دهد؟

پاسخ فنی: خیر، خازن‌ها هیچ تاثیری بر مصرف توان اکتیو (کار واقعی موتور) ندارند. خازن‌ها صرفاً توان راکتیو مورد نیاز برای مغناطیس شدن سیم‌پیچ‌ها را به صورت محلی تامین می‌کنند. این کار جریان کل خط را کم کرده و جریمه راکتیو قبض را حذف می‌کند، اما کنتور اکتیو همان مقدار قبلی را ثبت خواهد کرد.

سؤال ۲: علت بادکردگی و انفجار خازن‌های صنعتی در کارخانه‌ها چیست؟

پاسخ فنی: اصلی‌ترین عامل خرابی و انفجار خازن‌ها، حضور هارمونیک‌ها در شبکه است که به وسیله درایورها و اینورترهای غیرخطی تولید می‌شوند. هارمونیک‌ها باعث کاهش امپدانس خازن و عبور جریان‌های بسیار شدید و داغ شدن قطعه می‌شوند. استفاده از سلف‌های خفه کننده (Detuned Reactors) در سری با خازن، این مشکل را حل می‌کند.

سؤال ۳: تفاوت خازن‌گذاری متمرکز با خازن‌گذاری انفرادی چیست؟

پاسخ فنی: در روش متمرکز، یک بانک خازنی بزرگ در ورودی اصلی کارگاه نصب می‌شود که از نظر اقتصادی بسیار به‌صرفه است اما تلفات کابل‌های داخلی را کم نمی‌کند. در روش انفرادی، خازن دقیقاً موازی با ترمینال هر موتور نصب می‌شود؛ این متد عالی‌ترین روش برای کاهش تلفات کابل‌های داخلی کارخانه است.

سؤال ۴: مقاومت‌های تخلیه روی بدنه خازن‌های سه فاز چه وظیفه‌ای دارند؟

پاسخ فنی: خازن‌ها پس از قطع شدن از شبکه، ولتاژ بالایی را در خود ذخیره نگه می‌دارند. مقاومت‌های تخلیه (Bleeder Resistors) متصل به ترمینال‌ها وظیفه دارند این انرژی خطرناک را در کمتر از چند دقیقه به صورت گرما تخلیه کنند تا در زمان وصل مجدد یا سرویس توسط تکنسین، خطر برق‌گرفتگی یا اتصال کوتاه رخ ندهد.

۷. نتیجه‌گیری و تامین قطعات الکترونیک صنعتی از ای آی الکترونیک

اجرای دقیق **محاسبات خازن‌گذاری** و اصلاح ضریب توان یک الزام فنی و اقتصادی برای تمام صنایع و کارگاه‌های مدرن است. بهینه‌سازی کسینوس فی نه تنها جریمه‌های سنگین شرکت برق را کاملاً از بین می‌برد، بلکه با مهار جریان‌های راکتیو، تلفات حرارتی کابل‌ها را کاهش داده و پایداری شبکه شما را به اوج می‌رساند.
