ماژول ESP32 چیست؟ مشخصات، کاربرد و راهنمای راه‌اندازی پین‌ها

۱. توضیح اجمالی؛ انقلاب اینترنت اشیاء با ورود تراشه ESP32

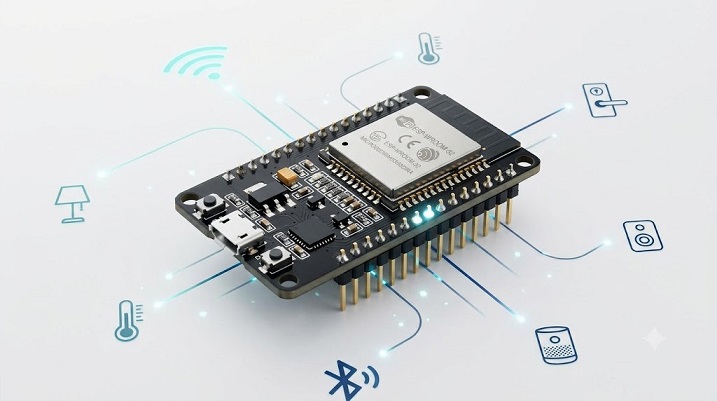

طراحان پروتکل‌های اینترنت اشیاء (IoT) همواره برای پیاده‌سازی سیستم‌های خود به بردهای پردازشی قدرتمند و ارزان‌قیمت نیاز دارند. در گذشته، اتصال یک میکروکنترلر ساده به شبکه وای‌فای نیازمند خرید شیلدها و ماژول‌های جانبی گران‌قیمت و پیچیده بود. شرکت اسپرسيف (Espressif Systems) با معرفی سیستم روی یک تراشه (SoC) هوشمندی به نام **ماژول ESP32**، این چالش بزرگ را به طور کامل حل کرد.

تراشه ماژول ESP32 قابلیت‌های ارتباطی وای‌فای (Wi-Fi) و بلوتوث (Bluetooth) را به صورت داخلی در خود جای می‌دهد. این ماژول با داشتن هسته پردازشی بسیار سریع و پورت‌های ارتباطی متنوع، فراتر از یک رابط شبکه ساده عمل می‌کند. طراحان می‌توانند تمام منطق برنامه‌نویسی و کدهای پردازش سنسورها را مستقیماً بر روی همین تراشه کوچک و توانمند اجرا کنند.

مصرف انرژی بسیار پایین و قیمت فوق‌العاده رقابتی، این ماژول را به محبوب‌ترین گزینه برای مهندسان الکترونیک تبدیل کرده است. در این مقاله مهندسی، تمام مشخصات داخلی، کاربردها و نحوه کدنویسی این سخت‌افزار بی‌نظیر را یاد می‌گیریم. فروشگاه ای آی الکترونیک با تامین انواع بردهای توسعه خانواده ESP32، بستر لازم را برای خلق پروژه‌های هوشمند شما فراهم می‌سازد.

۲. توضیح عمیق؛ کالبدشکافی مشخصات فنی، معماری داخلی و پایه‌ها

شناخت دقیق معماری داخلی و چیدمان پایه‌های ESP32 به شما کمک می‌کند تا از حداکثر توان پردازشی این سخت‌افزار بهره‌مند شوید.

الف) پردازنده قدرتمند دو هسته‌ای و ساختار حافظه

قلب تپنده ماژول ESP32 از یک پردازنده ۳۲ بیتی دو هسته‌ای Xtensa LX6 تشکیل می‌شود. این تراشه فرکانس کاری شگفت‌انگیزی بین ۸۰ تا ۲۴۰ مگاهرتز را ارائه می‌دهد که در مقایسه با میکروکنترلرهای معمولی بسیار سریع‌تر است. اختصاص یک هسته برای مدیریت ارتباطات شبکه و هسته دوم برای اجرای کارهای پردازشی کاربر، سرعت اجرای برنامه‌ها را دو برابر می‌کند.

این ماژول ۵۲۰ کیلوبایت حافظه SRAM داخلی دارد که فضای بسیار مناسبی را برای پردازش داده‌های سنسورها فراهم می‌کند. همچنین، بردهای توسعه معمولاً به حافظه فلش خارجی ۴ یا ۸ مگابایتی مجهز هستند تا طراحان بدون نگرانی از کمبود فضا، کدهای سنگین و صفحات وب مدیریتی خود را روی حافظه پایدار ذخیره کنند.

ب) تحلیل پین‌اوت (Pinout) و پورت‌های لوازم جانبی

تراشه ESP32 مجموعه‌ای غنی از پورت‌های ارتباطی را در پایه‌های خود جای داده است. این میکروکنترلر شامل کانال‌های مبدل آنالوگ به دیجیتال (ADC) ۱۲ بیتی و مبدل دیجیتال به آنالوگ (DAC) ۸ بیتی است. همچنین پروتکل‌های ارتباطی استانداردی نظیر SPI، I2C، UART و PWM بر روی پین‌های عمومی (GPIO) آن قابل تعریف و راه‌اندازی هستند.

بسیاری از پایه‌های این تراشه به سنسورهای لمسی خازنی داخلی (Touch Pins) مجهز هستند که نیاز به دکمه‌های مکانیکی را از بین می‌برند. ویژگی مالتی‌پلکسر داخلی به طراح اجازه می‌دهد تا با تنظیمات نرم‌افزاری، اکثر قابلیت‌ها را به هر پینی که در طراحی فیبر مدار چاپی (PCB) راحت‌تر است، اختصاص دهد.

ج) مدیریت توان مصرفی و مودهای خواب (Sleep Modes)

یکی از درخشان‌ترین ویژگی‌های ESP32 در پروژه‌های مبتنی بر باتری، متدهای پیشرفته مدیریت مصرف انرژی آن است. این تراشه مودهای مختلفی شامل Active، Modem-sleep، Light-sleep و Deep-sleep را پشتیبانی می‌کند. در حالت خواب عمیق (Deep Sleep)، پردازنده اصلی و مودم وای‌فای کاملاً خاموش می‌شوند.

در این وضعیت مصرف جریان ماژول به کمتر از ۱۰ میکروآمپر می‌رسد. فقط یک پردازنده کم‌مصرف جانبی (ULP Co-processor) بیدار می‌ماند تا سنسورها را پایش کند و در صورت تغییر وضعیت، پردازنده اصلی را بیدار کند. این قابلیت طول عمر باتری دستگاه را تا چندین سال افزایش می‌دهد. شما می‌توانید انواع ماژول ESP32 بهینه را از بخش قطعات الکترونیک هوشمند سایت ای آی الکترونیک تهیه فرمایید.

۳. کاربردهای تجاری؛ از هوشمندسازی خانگی تا اتوماسیون صنعتی

انعطاف‌پذیری فوق‌العاده ESP32 باعث شده است که این سخت‌افزار از پروژه‌های دانشجویی تا محصولات تجاری بازار راه پیدا کند.

الف) سیستم‌های خانه هوشمند و گجت‌های پوشیدنی

توسعه‌دهندگان از ماژول ESP32 به عنوان هسته اصلی کلیدهای لمسی هوشمند، ترموستات‌های تحت شبکه و سیستم‌های امنیتی ساختمان استفاده می‌کنند. قابلیت بلوتوث کم‌مصرف (BLE) به گجت‌های پوشیدنی و ساعت‌های هوشمند اجازه می‌دهد تا به راحتی داده‌های سلامتی را به اپلیکیشن‌های موبایل منتقل کنند بدون اینکه شارژ باتری به سرعت تخلیه شود.

ب) مانیتورینگ کشاورزی هوشمند و سنسورهای بیسیم

در مزارع مدرن، چندین نود مجهز به ESP32 داده‌های رطوبت خاک، دمای هوا و میزان نور را جمع‌آوری می‌کنند. این نودها اطلاعات را از طریق شبکه وای‌فای یا پروتکل ESP-NOW به سرور مرکزی می‌فرستند. این فرآیند مصرف آب را بهینه می‌کند و بازدهی محصولات کشاورزی را افزایش می‌دهد.

۴. جدول مقایسه جامع ابعاد فنی ESP32، ESP8266 و Arduino Uno

برای انتخاب دقیق سخت‌افزار متناسب با پروژه خود، مشخصات فنی این سه برد محبوب را در جدول زیر مقایسه کرده‌ایم:

۵. گراف عملکرد؛ مراحل نصب نرم‌افزار و راه‌اندازی اولین پروژه چشمک‌زن

برای کدنویسی و راه‌اندازی ماژول ESP32 در محیط نرم‌افزار آردوینو (Arduino IDE)، الگوریتم اجرایی زیر را به ترتیب طی کنید:

۶. سوالات متداول مهندسان و سازندگان پروژه‌های اینترنت اشیاء

سؤال ۱: ولتاژ کاری پایه‌های GPIO ماژول ESP32 چقدر است و آیا ۵ ولت را تحمل می‌کنند؟

پاسخ فنی: ولتاژ کاری سطوح منطقی تراشه ESP32 دقیقاً ۳.۳ ولت است. پایه‌های این میکروکنترلر به هیچ وجه تحمل ولتاژ ۵ ولت (5V Tolerant) را ندارند. اتصال مستقیم سنسورهایی که خروجی ۵ ولت دارند به پایه‌های ماژول، پین‌ها را فوراً می‌سوزاند. برای اتصال این سنسورها حتماً باید از مدار تقسیم ولتاژ یا آی‌سی تبدیل سطح منطقی (Logic Level Converter) استفاده کنید.

سؤال ۲: علت خطای Brownout detector was triggered در زمان آپلود یا اجرای کد چیست؟

پاسخ فنی: این خطا نشان‌دهنده افت ولتاژ شدید تغذیه تراشه در زمان روشن شدن مودم وای‌فای است. ماژول ESP32 در لحظه اتصال به شبکه و ارسال امواج رادیویی، جریان‌های لحظه‌ای شدیدی (حدود ۳۰۰ میلی‌آمپر) مصرف می‌کند. اگر کابل USB کیفیت پایینی داشته باشد یا منبع تغذیه نتواند این جریان را تامین کند، مدار محافظ داخلی برای جلوگیری از خرابی، تراشه را ریست می‌کند. استفاده از خازن تانتالیوم یا الکترولیتی موازی با خط تغذیه این مشکل را حل می‌کند.

سؤال ۳: تفاوت نسخه‌های مختلف ESP32-WROOM با ESP32-CAM در چیست؟

پاسخ فنی: ماژول ESP32-WROOM نسخه استاندارد و پایه است که پین‌های عمومی را برای اتصال انواع قطعات الکترونیک در اختیار شما قرار می‌دهد. اما مدل ESP32-CAM به همراه یک سوکت برای اتصال دوربین OV2640 و یک اسلات کارت حافظه MicroSD عرضه می‌شود که اختصاصاً برای پروژه‌های پردازش تصویر، تشخیص چهره و استریم ویدیو تحت شبکه طراحی شده است.

سؤال ۴: با چه زبان‌های برنامه‌نویسی می‌توان برای ESP32 کدنویسی کرد؟

پاسخ فنی: شما می‌توانید با زبان C و ++C در محیط‌های محبوب Arduino IDE و ESP-IDF (فریم‌ورک رسمی شرکت اسپرسيف) برنامه‌های بسیار سریعی بنویسید. علاوه بر این، این تراشه از زبان پایتون از طریق فریم‌ورک‌های MicroPython و CircuitPython و همچنین زبان جاوا اسکریپت نیز کاملاً پشتیبانی می‌کند.

۷. نتیجه‌گیری و خرید ماژول اورجینال ESP32 از ای آی الکترونیک

تحلیل مشخصات فنی نشان داد که **ماژول ESP32** به عنوان یک میکروکنترلر دو هسته‌ای قدرتمند همراه با وای‌فای و بلوتوث داخلی، بهترین و اقتصادی‌ترین انتخاب برای توسعه پروژه‌های مدرن اینترنت اشیاء است. با یادگیری اصول پین‌اوت و رعایت ولتاژ کاری ۳.۳ ولت، می‌توانید پایدارترین سیستم‌های تحت شبکه را طراحی و پیاده‌سازی کنید.

خلق یک پروژه اینترنت اشیاء موفق و بدون عیب، به قطعات سخت‌افزاری اورجینال و باکیفیت بستگی دارد. فروشگاه تخصصی **ای آی الکترونیک** انواع بردهای توسعه ESP32، ماژول‌های دوربین‌دار، سنسورهای دقیق دما و رطوبت، آی‌سی‌های مبدل و مبدل‌های ولتاژ را با تضمین کیفیت و قیمت رقابتی عرضه می‌کند. شما می‌توانید همین امروز قطعات مورد نیاز پروژه خود را با خیالی آسوده از وب‌سایت ما سفارش دهید.
