راهنمای کاربرد انواع ماسفت؛ تفاوت کانال N و P و روش تست فنی

۱. توضیح اجمالی؛ اهمیت ماسفت‌ها در عصر سیستم‌های سوئیچینگ سریع

صنعت الکترونیک مدرن بدون ترانزیستورهای اثر میدان تعمیم‌یافته یا همان ماسفت‌ها (MOSFET) عملاً فلج می‌شود. این قطعات کلیدی به عنوان سوئیچ‌های الکترونیکی فوق‌سریع در منابع تغذیه سوئیچینگ (SMPS)، اینورترها، درایورهای موتور صنعتی و مدارهای مدیریت توان عمل می‌کنند. عملکرد بهینه یک مدار الکترونیک قدرت مستقیماً به انتخاب صحیح این قطعه بستگی دارد.

تفاوت ساختاری در نوع نیمه‌هادی‌ها، تنوع بالایی در **کاربرد انواع ماسفت** ایجاد می‌کند. طراحان باید بر اساس فرکانس کاری، جریان عبوری و پلاریته ولتاژ مدار، قطعه مناسب را انتخاب کنند. انتخاب اشتباه یا خرید قطعات غیراورجینال باعث تلفات حرارتی شدید و سوختن کل برد می‌شود. فروشگاه ای آی الکترونیک با تامین انواع ماسفت‌های اورجینال، پایداری پروژه‌های شما را تضمین می‌کند.

۲. توضیح عمیق؛ کالبدشکافی ساختار کانال N و P و مکانیزم هدایت

درک دقیق مکانیسم فیزیکی حرکت حامل‌های بار در ساختار داخلی ترانزیستور، کلید طراحی مدارهای کارآمد اتوماسیون و الکترونیک قدرت است. در این بخش جزئیات عملکردی هر دو کانال را بررسی می‌کنیم.

الف) ساختار نیمه‌هادی ماسفت کانال N و مزیت‌های الکترونیکی آن

در یک ماسفت کانال N (N-Channel)، پایه‌های درین و سورس به نواحی با آلایش نوع N متصل هستند و بدنه از جنس نیمه‌هادی P است. اعمال یک ولتاژ مثبت به پایه گیت نسبت به سورس، یک کانال هدایت از الکترون‌ها را زیر لایه اکسید گیت ایجاد می‌کند. الکترون‌ها حامل‌های بار اصلی در این قطعه هستند.

از آنجا که تحرک‌پذیری الکترون‌ها در سیلیکون حدود سه برابر بیشتر از حفره‌ها است، ماسفت کانال N مقاومت در حالت روشن (Rds-on) بسیار پایینی دارد. این ویژگی تلفات هدایتی را به شدت کاهش می‌دهد. طراحان در بردهای جریان بالا و سیستم‌های سوئیچینگ فرکانس بالا همواره این قطعه را در اولویت قرار می‌دهند.

ب) فیزیک ماسفت کانال P و کاربردهای خاص آن در اتوماسیون

در طرف مقابل، ماسفت کانال P (P-Channel) از بدنه نوع N و نواحی درین و سورس نوع P تشکیل می‌شود. برای روشن کردن این ترانزیستور، طراح باید ولتاژ گیت را نسبت به سورس منفی کند تا کانالی از حفره‌ها برای عبور جریان شکل بگیرد.

به دلیل تحرک‌پذیری پایین‌تر حفره‌ها، این قطعه مقاومت Rds-on بالاتری دارد و ابعاد تراشه بزرگتری را طلب می‌کند. با این حال، ماسفت کانال P نیاز به مدار درایور گیت پیچیده یا پیش‌ران (Bootstrap) در بخش بالایی سوییچینگ (High-Side) ندارد. مهندسان از این ترانزیستور به وفور در مدارهای ساده سوئیچینگ بار و منابع تغذیه خطی کم‌توان استفاده می‌کنند.

بررسی رفتار در ناحیه قطع و اشباع

ترانزیستورهای ماسفت عموماً در دو ناحیه قطع و اشباع (سوئیچینگ) کار می‌کنند. در ناحیه قطع، ولتاژ گیت-سورس کمتر از ولتاژ آستانه (Vth) است و هیچ جریانی از درین به سورس جریان نمی‌یابد. در ناحیه سوئیچینگ، با افزایش ولتاژ گیت، مقاومت کانال به سرعت افت می‌کند و ترانزیستور مانند یک کلید بسته با مقاومت بسیار ناچیز عمل می‌کند.

۳. تحلیل پیشرفته؛ خازن‌های انگلی، پارامترهای حرارتی و تلفات توان

برای مهندسان طراح، شناخت رفتارهای دینامیکی ماسفت در فرکانس‌های بالا فراتر از یک مقایسه ساده است. خازن‌های داخلی اثر مستقیمی بر سرعت کلیدزنی دارند.

الف) خازن‌های درونی گیت و پدیده اثر میلر (Miller Effect)

پایه گیت ماسفت از نظر الکتریکی توسط یک لایه نازک دی‌الکتریک دی‌آکسید سیلیکون کاملاً ایزوله است. این ساختار خازن‌های ورودی بزرگ شامل خازن گیت-سورس (Cgs) و خازن گیت-درین (Cgd) را ایجاد می‌کند. جریان‌های لحظه‌ای شدیدی برای شارژ و دشارژ این خازن در فرکانس‌های بالا نیاز است که آی‌سی‌های گیت درایور تخصصی آن را تامین می‌کنند.

پدیده اثر میلر در طول لبه‌های صعودی و نزولی ولتاژ رخ می‌دهد. این پدیده زمان سوئیچینگ را طولانی‌تر می‌کند و ترانزیستور را برای مدت بیشتری در ناحیه خطی نگه می‌دارد. اگر ولتاژ گیت به آرامی افزایش یابد، ترانزیستور زمان زیادی را در ناحیه خطی سپری می‌کند و به شدت داغ می‌شود. برای جلوگیری از این مشکل، استفاده از مقاومت‌های گیت مناسب و دیودهای هرزگرد موازی الزامی است.

ب) محاسبات تلفات توان هدایتی و سوئیچینگ (Power Dissipation)

تلفات کل در یک ماسفت شامل دو بخش اصلی است: تلفات هدایتی (Conduction Loss) و تلفات سوئیچینگ (Switching Loss). تلفات هدایتی حاصل ضرب مجذور جریان عبوری در مقاومت Rds-on ترانزیستور است. از آنجا که مدل‌های کانال N مقاومت کمتری دارند، این تلفات را در جریان‌های بالا به شدت کاهش می‌دهند.

تلفات سوئیچینگ در لحظات تغییر وضعیت ترانزیستور از روشن به خاموش و بالعکس رخ می‌دهد. در این لحظات کوتاه، ولتاژ و جریان همزمان روی ترانزیستور وجود دارند که توان تلفاتی لحظه‌ای بالایی ایجاد می‌کند. با افزایش فرکانس مدار، وزن تلفات سوئیچینگ در کل تلفات سیستم افزایش می‌یابد و نیاز به خنک‌کاری پیشرفته‌تر را دوچندان می‌کند.

مدیریت حرارتی و انتخاب هیت‌سینک مناسب

مقاومت حرارتی بین اتصال داخلی تراشه و محیط بیرون (Rthja) تعیین‌کننده حداکثر توان قابل دفع است. در کاربردهای صنعتی، نصب ترانزیستور روی هیت‌سینک‌های آلومینیومی همراه با خمیر سیلیکون مرغوب اهمیت حیاتی دارد. انباشت حرارت در لایه سیلیکون مقاومت Rds-on را افزایش می‌دهد و یک چرخه مخرب حرارتی ایجاد می‌کند که در نهایت به انفجار تراشه ختم می‌شود. شما می‌توانید جهت تهیه تراشه‌های درایور گیت و قطعات جانبی اورجینال به بخش نیمه‌هادی‌های سایت ای آی الکترونیک مراجعه فرمایید.

۴. جدول فنی تفاوت‌های رفتاری ماسفت کانال N و کانال P

انتخاب دقیق میان این دو ساختار نیمه‌هادی نیازمند ارزیابی پارامترهای مختلف الکترونیکی است. جدول تخصصی زیر مقایسه‌ای جامع ارائه می‌دهد:

۵. گراف الگوریتم گام‌به‌گام تست سلامت ماسفت با مولتی‌متر دیجیتال

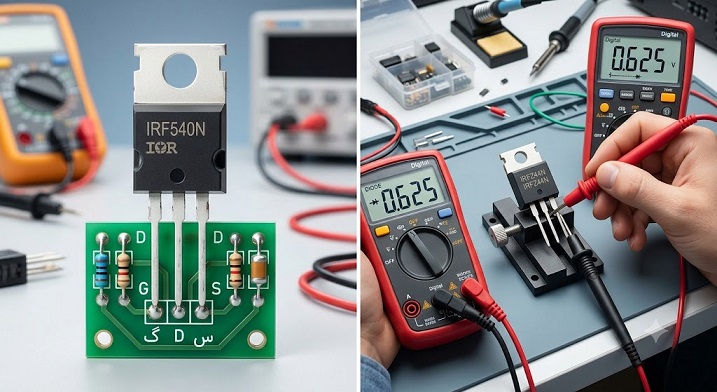

تکنسین‌های تعمیرات برای ارزیابی سلامت تراشه ماسفت خارج از مدار، مراحل متوالی زیر را با مولتی‌متر در وضعیت تست دیود انجام می‌دهند. این الگوریتم خرابی قطعه را به سرعت آشکار می‌کند:

۶. سوالات متداول طراحان سخت‌افزار درباره درایو گیت و حفاظت ماسفت

سؤال ۱: دیود بدنه داخلی (Body Diode) در ماسفت چه کاربردی دارد؟

پاسخ فنی: این دیود یک ساختار ناخواسته اما اجتناب‌ناپذیر پین (P-N) ناشی از فرآیند ساخت نیمه‌هادی است. دیود بدنه در مدارهای پل و درایورهای موتور به عنوان یک دیود هرزگرد عمل می‌کند و ولتاژهای برگشتی سلفی موتور را با موفقیت دمپ می‌نماید.

سؤال ۲: چرا ولتاژ گیت-سورس (Vgs) نباید از حد مجاز دیتاشیت فراتر رود؟

پاسخ فنی: لایه اکسید سیلیسیم زیر گیت ضخامت بسیار ناچیزی در حد چند نانومتر دارد. اگر ولتاژ Vgs از حد مجاز (معمولاً ۲۰+ ولت) فراتر رود، میدان الکتریکی شدیدی ایجاد شده و این لایه عایق را به طور کامل سوراخ و ترانزیستور را نابود می‌کند.

سؤال ۳: پدیده درایو منطقی یا ماسفت‌های Logic-Level چیست؟

پاسخ فنی: ماسفت‌های استاندارد برای روشن شدن کامل به ولتاژ گیت ۱۰ ولت نیاز دارند. اما ماسفت‌های سطح منطقی به گونه‌ای طراحی شده‌اند که با ولتاژهای پایین‌تر (مثل ۳.۳ یا ۵ ولت) کاملاً روشن می‌شوند و مستقیماً به میکروکنترلرها متصل می‌گردند.

سؤال ۴: علت سوختن ناگهانی ماسفت در مدارهای سلفی بدون وجود اتصال کوتاه چیست؟

پاسخ فنی: قطع ناگهانی جریان در بارهای سلفی (مانند ترانسفورماتور یا موتور) ولتاژ ضربه‌ای بسیار شدیدی (Spike) ایجاد می‌کند. اگر این ولتاژ برگشتی از آستانه شکست درین-سورس (Vds) ترانزیستور فراتر رود، پدیده بهمن شکست رخ داده و تراشه را بدون وجود اتصال کوتاه خارجی می‌سوزاند.

۷. نتیجه‌گیری و خرید نیمه‌هادی‌های اورجینال از ای آی الکترونیک

تسلط بر معیارهای انتخاب و **کاربرد انواع ماسفت**، تضمین‌کننده راندمان حرارتی و الکتریکی منابع تغذیه پیشرفته اتوماسیون است. تفاوت‌های بنیادی در نرخ تحرک بار در مدارهای کانال N و P، الگوهای متفاوتی برای چیدمان سوییچ‌ها ایجاد می‌کند. اجرای تست‌های دوره‌ای و گام‌به‌گام با مولتی‌متر از ورود قطعات معیوب و تقلبی به خطوط تولید کارخانه‌ها جلوگیری می‌کند.

فروشگاه تخصصی **ای آی الکترونیک** با سال‌ها تجربه در بازار قطعات نیمه‌هادی، طیف وسیعی از ترانزیستورهای ماسفت قدرت صنعتی، تراشه‌های گیت درایور پرسرعت و تجهیزات اندازه‌گیری دقیق را با تضمین ۱۰۰٪ اصالت کالا عرضه می‌کند. مهندسان و تعمیرکاران گرامی می‌توانند هم‌اکنون قطعات مورد نیاز خود را با قیمت رقابتی از وب‌سایت ما خریداری کنند.
