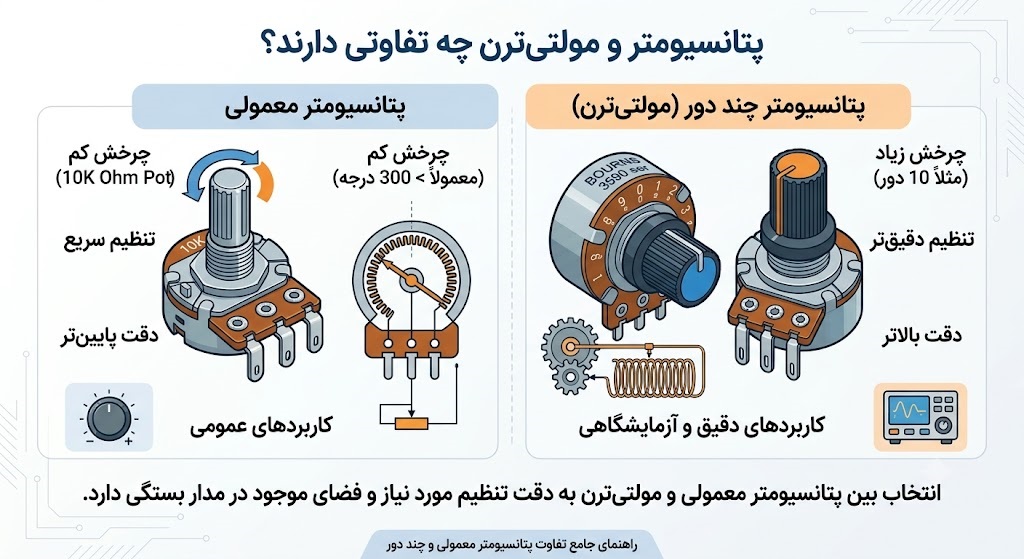

پتانسیومتر و مولتی‌ترن چه تفاوتی دارند؟ راهنمای تنظیم دقیق مقاومت

در دنیای الکترونیک، کنترل دقیق ولتاژ و جریان یکی از اساسی‌ترین نیازها است. برای این کار از مقاومت‌های متغیر استفاده می‌شود. وقتی به برد یک رادیوی قدیمی نگاه می‌کنید، یک ولوم چرخشی برای کم و زیاد کردن صدا می‌بینید. همچنین روی بردهای الکترونیکی مدرن، قطعات ریز مکعبی‌شکلی را مشاهده می‌کنید که یک پیچ کوچک روی آن‌ها قرار دارد.

تمام این قطعات جزو خانواده مقاومت‌های متغیر هستند. اما دو نوع از معروف‌ترین و پرکاربردترین آن‌ها، پتانسیومتر (Potentiometer) و مولتی‌ترن (Multi-turn Trimmer) نام دارند. این دو قطعه با وجود عملکرد پایه یکسان، تفاوت‌های بسیار بزرگی در دقت تنظیم و کاربرد دارند. در این مقاله جامع، تفاوت‌های این دو قطعه را به زبان ساده بررسی می‌کنیم.

پتانسیومتر چیست؟ (Potentiometer)

پتانسیومتر یک مقاومت متغیر سه پایه است. ساختار داخلی آن شامل یک المان مقاومتی نیم‌دایره‌ای (معمولاً از جنس کربن) و یک کنتاکت متحرک به نام وایپر ($Wiper$) است. با چرخاندن محور پتانسیومتر، وایپر روی مسیر کربنی حرکت می‌کند. این حرکت باعث تغییر مقاومت بین پایه وسط و پایه‌های کناری می‌شود.

مشخصات فنی پتانسیومتر استاندارد

• زاویه چرخش: معمولاً بین ۲۷۰ تا ۳۰۰ درجه (کمتر از یک دور کامل).
• دقت تنظیم: متوسط تا پایین.
• طول عمر مکانیکی: بسته به کیفیت، بین ۱۰,۰۰۰ تا ۵۰,۰۰۰ بار چرخش.
• کاربرد اصلی: تنظیماتی که توسط کاربر نهایی انجام می‌شود (مثل ولوم صدا).

مولتی‌ترن چیست؟ (Multi-turn Potentiometer)

مولتی‌ترن که به آن پتانسیومتر چنددوره یا تریمر مولتی‌ترن نیز می‌گویند، نسل پیشرفته‌ای از مقاومت‌های متغیر است. در این قطعه، برای حرکت دادن وایپر از یک مکانیزم حلزونی یا پیچ پیش‌برنده استفاده می‌شود. شما برای اینکه مقاومت قطعه را از صفر به حداکثر برسانید، باید پیچ آن را چندین دور کامل بچرخانید.

مشخصات فنی مولتی‌ترن

• تعداد دور چرخش: معمولاً بین ۱۰، ۲۱ یا ۲۵ دور کامل.
• دقت تنظیم: فوق‌العاده بالا و مینیاتوری.
• ساختار داخلی: المان مقاومتی خطی (سیمی یا سِرمِت) به همراه یک پیچ برنجی ظریف.
• کاربرد اصلی: تنظیمات دقیق روی برد که یک‌بار توسط تکنسین انجام می‌شود.

تفاوت‌های کلیدی پتانسیومتر و مولتی‌ترن

برای انتخاب درست این قطعات در طراحی مدار، باید تفاوتهای ساختاری آن‌ها را به خوبی درک کنید:

الف) میزان چرخاندن محور و دقت تنظیم

بزرگ‌ترین تفاوت این دو قطعه در دقت تفکیک ($Resolution$) است. محور یک پتانسیومتر معمولی کمتر از یک دور (حدود ۲۷۰ درجه) می‌چرخد. بنابراین اگر بخواهید مقاومت یک پتانسیومتر ۱۰ کیلو اهم را یک اهم تغییر دهید، کار بسیار سختی خواهد بود. کوچک‌ترین حرکت دست، مقاومت را صدها اهم جابه‌جا می‌کند.

اما در یک مولتی‌ترن ۲۵ دور، همان مقدار ۱۰ کیلو اهم بین ۲۵ دور کامل (۹۰۰۰ درجه چرخش) تقسیم می‌شود. این یعنی با چرخاندن یک دور کامل پیچ، مقاومت تنها مقدار کمی تغییر می‌کند. در نتیجه، شما می‌توانید مقاومت مدار را با دقت کسر از اهم تنظیم کنید.

ب) نوع کاربرد و دسترسی کاربر

• پتانسیومترها دارای یک شفت یا دسته بزرگ هستند. این قطعات روی جعبه یا پنل دستگاه‌ها نصب می‌شوند تا کاربر نهایی به راحتی آن را با دست بچرخاند. ولوم ضبط، کنترلرهای نور مدرن و منبع تغذیه‌های آزمایشگاهی نمونه‌هایی از کاربرد پتانسیومتر هستند.
• مولتی‌ترن‌ها فاقد دسته بزرگ هستند. آن‌ها قطعاتی مینیاتوری هستند که مستقیماً روی برد الکترونیکی ($PCB$) لحیم می‌شوند. برای تنظیم آن‌ها باید از یک پیچ‌گوشتی ساعتی ظریف استفاده کرد. کاربر نهایی دستگاه نباید به این قطعه دسترسی داشته باشد. این قطعه فقط مخصوص کالیبراسیون اولیه در آزمایشگاه است.

ج) ساختار داخلی و مقاومت حرارتی

المان مقاومتی پتانسیومترها معمولاً یک لایه نازک کربنی است که در اثر رطوبت و حرارت به مرور زمان خاصیت خود را از دست می‌دهد و هنگام چرخش نویز ایجاد می‌کند. در مقابل، مولتی‌ترن‌ها معمولاً از جنس سِرمِت (ترکیب سرامیک و فلز) یا سیم‌پیچ‌های میکرونی ساخته می‌شوند. این ساختار مقاومت بالایی در برابر تغییرات دمایی دارد و مقدار اهم آن کاملاً پایدار می‌ماند.

جدول مقایسه پتانسیومتر و مولتی‌ترن

کاربردهای اصلی پتانسیومتر در طراحی مدار

پتانسیومترها در بخش‌هایی از مدار استفاده می‌شوند که نیاز به تغییر مداوم پارامترها توسط کاربر وجود دارد:

• تجهیزات صوتی: کنترل حجم صدا ($Volume$)، تنظیم بیس ($Bass$) و تریبل ($Treble$) در آمپلی‌فایرها.
• منبع تغذیه آزمایشگاهی: تنظیم ولتاژ خروجی و محدودکننده جریان دستگاه.
• دیمرهای الکترونیکی: کنترل سرعت موتورهای یونیورسال و میزان روشنایی لامپ‌های رشته‌ای.
• تجهیزات پزشکی و صنعتی: به عنوان سنسور زاویه یا موقعیت مکانیکی ساده.

کاربردهای اصلی مولتی‌ترن در الکترونیک تخصصی

مولتی‌ترن‌ها در بخش‌های حساس مدار که نیاز به کالیبراسیون و تنظیم میکرونی دارند، به کار می‌روند:

الف) تنظیم ولتاژ دقیق در ماژول‌های کاهنده/افزاینده ولتاژ

اگر به ماژول‌های تغذیه محبوب بازار (مثل ماژول $LM2596$ یا $XL6009$) نگاه کنید، یک مولتی‌ترن آبی‌رنگ روی آن‌ها می‌بینید. شما با چرخاندن این پیچ، ولتاژ خروجی ماژول را دقیقاً روی عدد دلخواه (مثلاً ۵.۰۰ ولت) تنظیم می‌کنید. پایداری این قطعه باعث می‌شود ولتاژ در اثر لرزش یا تغییر دما تغییر نکند.

ب) تنظیم آستانه تحریک در ماژول‌های سنسور

در ماژول‌های سنسور باران، سنسور نور ($LDR$) و حسگرهای مادون قرمز، از مولتی‌ترن برای تنظیم حساسیت استفاده می‌شود. با این قطعه مشخص می‌کنید که سنسور در چه حد دقیقی از نور یا رطوبت، خروجی دیجیتال خود را فعال کند.

ج) کالیبراسیون ترازوهای دیجیتال و ابزارهای اندازه گیری

در بردهای آپ‌امپ ($Op-Amp$) و ابزارهای ابزاردقیق، برای صفر کردن خطای آفست ولتاژ ($Offset\ Voltage$) و کالیبره کردن تجهیزات اندازه‌گیری، وجود مولتی‌ترن حیاتی است.

🛠️ راهنمای گام‌به‌گام تست پتانسیومتر و مولتی‌ترن با مولتی‌متر

برای اطمینان از سلامت این قطعات، مراحل راست‌چین شده زیر را با یک مولتی‌متر دیجیتال دنبال کنید:

1. بررسی مقاومت کل: مولتی‌متر را روی رنج اهم ($\Omega$) بگذارید. پراب‌ها را به دو پایه کناری قطعه (پایه‌های ۱ و ۳) وصل کنید. عدد نمایش داده شده باید بسیار نزدیک به مقدار نامی نوشته شده روی قطعه (مثلاً ۱۰ کیلو اهم) باشد. این مقدار با چرخاندن پیچ تغییر نمی‌کند.
2. تست پایه وایپر (پایه وسط): یک پراب را به پایه وسط (پایه ۲) و پراب دیگر را به یکی از پایه‌های کناری وصل کنید.
3. چرخاندن محور و رصد تغییرات: * در پتانسیومتر: محور را به آرامی بچرخانید. عدد روی صفحه مولتی‌متر باید به صورت کاملاً روان و بدون پرش ناگهانی از صفر تا حداکثر مقاومت تغییر کند. پرش ناگهانی نشان‌دهنده کثیفی یا قطعی مسیر کربنی است.
   • در مولتی‌ترن: پیچ گوشتی را داخل پیچ برنجی بگذارید و بچرخانید. تغییرات عدد در مولتی‌متر باید بسیار کند و مینیاتوری باشد. اگر با چرخاندن پیچ هیچ تغییری در اهم دیدید، مکانیزم حلزونی داخل مولتی‌ترن هرز شده است و قطعه باید تعویض شود.

نتیجه‌گیری و راهنمای خرید

پتانسیومتر و مولتی‌ترن مکمل یکدیگر در دنیای طراحی سخت‌افزار هستند. اگر پروژه شما نیاز به تنظیم مداوم توسط کاربر دارد، پتانسیومتر با دسته بزرگ خود بهترین انتخاب است. اما اگر به دنبال تنظیم دقیق یک ولتاژ خروجی، کالیبراسیون سنسور یا پایداری بالا در برابر حرارت هستید، باید به سراغ مولتی‌ترن بروید.
