دانشنامه فوق‌جامع رگولاتور ولتاژ AMS1117؛ از مشخصات فنی و پایه‌ها تا فرمول‌های طراحی مدار، روش‌های تست و عیب‌یابی تخصصی

در دنیای مهندسی الکترونیک، طراحی سخت‌افزار و تعمیرات بردهای سخت‌افزاری، پایداری ولتاژ تغذیه حرف اول را می‌زند. فرقی نمی‌کند شما در حال طراحی یک برد پیشرفته اینترنت اشیاء (IoT) بر پایه تراشه‌های ESP32 باشید، یا در حال عیب‌یابی بخش تغذیه یک پرینتر سه‌بعدی و برد صنعتی؛ در هر صورت، قطعات الکترونیکی حساس و میکروکنترلرها برای بقای خود به یک ولتاژ کاملاً صاف، بدون نوسان و دقیق نیاز دارند. کوچک‌ترین جهش ولتاژ (Voltage Spike) می‌تواند میکروکنترلرهای گران‌قیمت را در یک میکروثانیه به زغال تبدیل کند.

در میان صدها قطعه‌ای که وظیفه تنظیم و تثبیت ولتاژ را بر عهده دارند، یک نام بیش از همه در مراجع قطعات و بردهای تجاری می‌درخشد: رگولاتور AMS1117. این آی‌سی کوچک، ارزان‌قیمت و فوق‌العاده کارآمد، به عنوان یکی از محبوب‌ترین رگولاتورهای ولتاژ پایین (LDO) در سراسر جهان شناخته می‌شود.

در این دانشنامه تخصصی و همه‌جانبه در آی الکترونیک، قصد داریم رگولاتور AMS1117 را از صفر تا صد کالبدشکافی کنیم. ما به بررسی ساختار داخلی، آرایش پایه‌ها، انواع مدل‌های ثابت و متغیر، پارامترهای حیاتی دیتاشیت، فرمول‌های محاسباتی برای مدل متغیر، چالش‌های مدیریت حرارت و در نهایت روش‌های تست گرم و سرد آن خواهیم پرداخت. با ما همراه باشید.

بخش اول: رگولاتور AMS1117 چیست و چرا به آن LDO می‌گویند؟

برای درک ماهیت AMS1117، ابتدا باید بدانیم رگولاتورهای ولتاژ خطی چگونه کار می‌کنند. یک رگولاتور خطی به زبان ساده مثل یک مقاومت متغیر خودکار عمل می‌کند. این قطعه ولتاژ ورودی را مانیتور کرده و با تغییر مقاومت داخلی خود، ولتاژ خروجی را همیشه روی یک عدد ثابت نگه می‌دارد. مازاد ولتاژ ورودی نسبت به خروجی، توسط رگولاتور به صورت حرارت تلف می‌شود.

اما اصطلاح LDO که مخفف Low Dropout است، به چه معناست؟ در رگولاتورهای خطی قدیمی (مانند سری معروف LM7805)، قطعه برای اینکه بتواند خروجی را تثبیت کند، نیاز به یک اختلاف ولتاژ بزرگ بین ورودی و خروجی داشت. به این اختلاف ولتاژ، «ولتاژ افت» یا Dropout Voltage می‌گویند. به عنوان مثال، رگولاتور LM7805 برای ارائه خروجی ۵ ولت، به حداقل ۷.۵ ولت در ورودی نیاز دارد (ولتاژ افت حدود ۲.۵ ولت).

رگولاتور AMS1117 یک رگولاتور نسل جدید از نوع LDO است. ولتاژ افت در این آی‌سی در حداکثر جریان خروجی (۱ آمپر)، تنها حدود ۱.۱ ولت تا ۱.۳ ولت است. این ویژگی به این معنی است که اگر شما یک رگولاتور AMS1117 نسخه ۳.۳ ولتی داشته باشید، ورودی شما کافی است تنها ۴.۵ ولت باشد تا قطعه به درستی کار کند. این ویژگی راندمان سیستم را بالا برده و اتلاف انرژی به صورت حرارت را به شدت کاهش می‌دهد، به ویژه در سیستم‌هایی که با باتری کار می‌کنند.

بخش دوم: کالبدشکافی پایه‌ها (Pinout) و پکیج‌های ظاهری

یکی از گام‌های اساسی در یادگیری تجربی الکترونیک، توانایی شناسایی پایه‌های قطعه بدون نیاز به نگاه کردن مداوم به داکیومنت‌هاست. رگولاتور AMS1117 در پکیج‌های مختلفی تولید می‌شود، اما پکیج SOT-223 به عنوان استاندارد صنعتی و حاکم بر بازار شناخته می‌شود که برای نصب سطحی (SMD) روی فیبرهای مدار چاپی طراحی شده است. همچنین نسخه‌های TO-252 (DPAK) برای توان‌های بالاتر و حتی نسخه پایه‌دار SO-8 نیز در موارد خاص یافت می‌شوند.

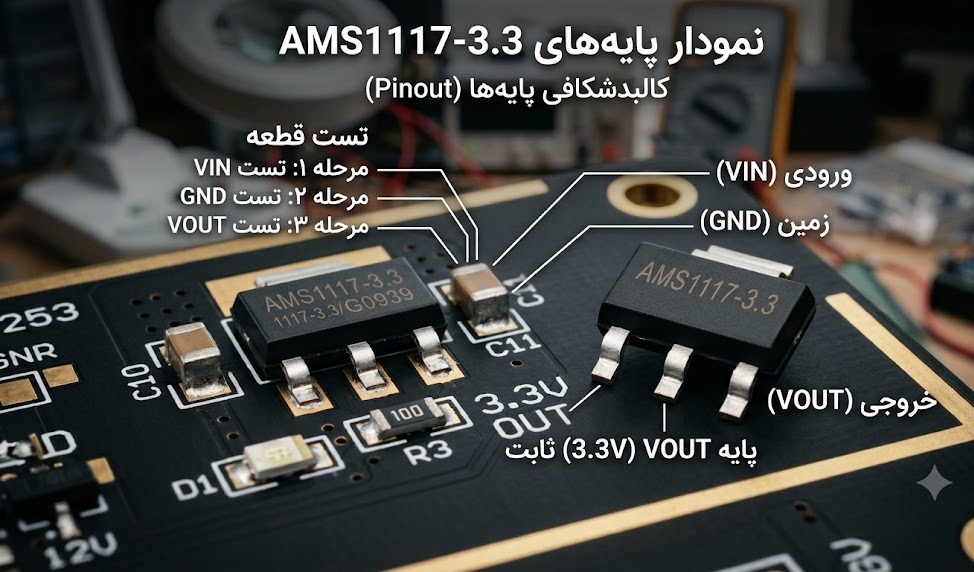

بیایید آرایش پایه‌ها را در محبوب‌ترین پکیج، یعنی SOT-223 بررسی کنیم. اگر قطعه را طوری روی میز بگذارید که نوشته‌های روی آن کاملاً قابل خواندن باشند و لبه فلزی پهن (Tab) در سمت بالا قرار گیرد، سه پایه در سمت پایین خواهید داشت. چیدمان این پایه‌ها از چپ به راست به صورت زیر است:

۱. پایه شماره ۱: Ground / Adjust (GND / ADJ)

کاربرد این پایه بسته به مدل رگولاتور متفاوت است:

• در مدل‌های ولتاژ ثابت (Fixed): این پایه مستقیم به زمین مدار (منفی منبع تغذیه) متصل می‌شود تا مرجع ولتاژ آی‌سی شکل بگیرد.
• در مدل‌های ولتاژ متغیر (Adjustable): این پایه به زمین وصل نمی‌شود، بلکه به نقطه میانی یک مدار مقسم ولتاژ مقاوتی متصل می‌گردد تا آی‌سی بتواند بر اساس بازخورد ولتاژ، خروجی را تنظیم کند.

۲. پایه شماره ۲: Voltage Output (VOUT)

این پایه، خروجی تنظیم‌شده و صاف نهایی را به مدار شما تحویل می‌دهد. یک نکته بسیار مهم که تعمیرکاران باید بدانند این است که لبه فلزی پهن بالای قطعه (Tab) از نظر داخلی به همین پایه شماره ۲ متصل است. این لبه فلزی بزرگ علاوه بر انتقال جریان، وظیفه انتقال حرارت قطعه به مس روی برد (Heat Sink) را بر عهده دارد.

۳. پایه شماره ۳: Voltage Input (VIN)

ولتاژ نامنظم، نوسان‌دار یا ولتاژ منبع تغذیه اصلی ورودی (مثلاً خروجی یک آداپتور ۱۲ ولت یا خط ولتاژ ۵ ولت USB) به این پایه متصل می‌شود تا فرایند رگولاسیون روی آن آغاز شود.

بخش سوم: انواع مدل‌های AMS1117 و کدهای روی قطعه

کمپانی‌های مختلفی این آی‌سی را تولید می‌کنند (مانند Advanced Monolithic Systems). هنگام خرید از بازار یا بررسی قطعه روی برد، متوجه می‌شوید که بعد از عبارت AMS1117 یک عدد یا پسوند نوشته شده است. این پسوندها نشان‌دهنده نوع ولتاژ خروجی قطعه هستند. به طور کلی، ما دو خانواده بزرگ از این رگولاتور را در بازار داریم:

۱. خانواده ولتاژ ثابت (Fixed Voltage Regulators)

این رگولاتورها در ساختار داخلی خود دارای مقاومت‌های لیزری دقیقی هستند که خروجی را قفل می‌کنند و برای راه‌اندازی نیازی به هیچ قطعه جانبی به جز خازن‌های فیلتر ندارند. کدهای رایج آن‌ها در بازار ایران عبارتند از:

• AMS1117-1.2: خروجی ثابت ۱.۲ ولت (بیشتر در تغذیه هسته FPGAها و پردازنده‌های خاص).
• AMS1117-1.8: خروجی ثابت ۱.۸ ولت (تغذیه رم‌های DDR و بخش‌های دیجیتال).
• AMS1117-2.5: خروجی ثابت ۲.۵ ولت (کاربردهای مخابراتی و نمایشگرها).
• AMS1117-3.3: سلطان بازار! این مدل ولتاژ دقیق ۳.۳ ولت را تولید می‌کند که استاندارد اصلی اکثر میکروکنترلرهای مدرن مثل ARM، تراشه‌های آردوینو (مدل‌های ۳.۳ ولتی)، ماژول‌های وای‌فای و بلوتوث (مثل ESP8266 و HC-05) است.
• AMS1117-5.0: خروجی ثابت ۵.۰ ولت (مناسب برای تبدیل ولتاژهای بالاتر مثل ۱۲ ولت به ۵ ولت برای مدارات منطقی قدیمی و آردوینو UNO).

۲. خانواده ولتاژ متغیر (Adjustable Voltage Regulator)

این مدل با کد AMS1117-ADJ روی بدنه قطعه مشخص می‌شود. در این مدل، خروجی روی عدد خاصی قفل نیست. مهندس طراح می‌تواند با استفاده از دو عدد مقاومت بیرونی، ولتاژ خروجی را به صورت کاملاً دقیق تنظیم کند. این مدل دست طراح را برای رسیدن به ولتاژهای غیر استاندارد (مثلاً ۲.۸ ولت یا ۴.۲ ولت برای شارژ باتری) باز می‌گذارد.

بخش چهارم: پارامترهای الکتریکی و مشخصات فنی دیتاشیت

برای اینکه یک ارتش تک‌نفره حرفه‌ای در حوزه الکترونیک باشید، باید بتوانید خطوط حیاتی دیتاشیت را بخوانید. در ادامه، مهم‌ترین پارامترهای فنی رگولاتور AMS1117 را که در طراحی و تعویض قطعه نقش کلیدی دارند، بررسی می‌کنیم:

پارامتر فنی	مقدار عددی در دیتاشیت	توضیح به زبان ساده
حداکثر جریان خروجی (IOUT)	۱ آمپر (1.0A)	حداکثر جریانی که قطعه می‌تواند به مدار تحویل دهد.
حداکثر ولتاژ ورودی (VIN Max)	۱۵ ولت (15V)	اگر ولتاژ ورودی از این عدد بالاتر برود، قطعه فوراً می‌سوزد.
ولتاژ افت (Dropout Voltage)	۱.۱ ولت تا ۱.۳ ولت	حداقل اختلاف ولتاژ مورد نیاز بین ورودی و خروجی برای عملکرد صحیح.
تنظیم خط (Line Regulation)	۰.۲ درصد حداکثر	میزان تغییرات ولتاژ خروجی به ازای تغییرات ولتاژ ورودی (هرچه کمتر، بهتر).
تنظیم بار (Load Regulation)	۰.۴ درصد حداکثر	میزان افت ولتاژ خروجی زمانی که جریان کشی مدار از صفر به ۱ آمپر می‌رسد.
محدوده دمای کاری	۴۰- تا ۱۲۵+ درجه سانتی‌گراد	بازه دمایی که قطعه بدون آسیب فیزیولوژیکی در آن کار می‌کند.

بخش پنجم: فرمول‌های محاسباتی و مدار راه اندازی مدل AMS1117-ADJ

همان‌طور که اشاره شد، مدل متغیر (ADJ) به دو مقاومت خارجی نیاز دارد تا ولتاژ خروجی را دیکته کنند. مدار استاندارد به این صورت است که یک مقاومت ($R_1$) بین پایه خروجی ($V_{OUT}$) و پایه تنظیم ($ADJ$) قرار می‌گیرد و مقاومت دوم ($R_2$) از پایه $ADJ$ به زمین ($GND$) متصل می‌شود.

تراشه AMS1117 به گونه‌ای طراحی شده است که همیشه یک ولتاژ مرجع ثابت برابر با ۱.۲۵ ولت (ولتاژ مرجع یا $V_{REF}$) بین پایه خروجی و پایه تنظیم خود ایجاد کند. فرمول ریاضی برای محاسبه ولتاژ خروجی نهایی به صورت زیر است:

$$V_{OUT} = V_{REF} \times \left(1 + \frac{R_2}{R_1}\right) + I_{ADJ} \times R_2$$

چون جریان خروجی پایه تنظیم ($I_{ADJ}$) بسیار کوچک است (حدود ۵۰ میکروآمپر)، در محاسبات عملی می‌توان از ترم آخر چشم‌پوشی کرد. بنابراین فرمول ساده‌شده مهندسی به این صورت در می‌آید:

$$V_{OUT} \approx 1.25 \times \left(1 + \frac{R_2}{R_1}\right)$$

یک مثال عملی برای طراحی:

فرض کنید می‌خواهید با استفاده از AMS1117-ADJ، یک ولتاژ خروجی دقیق برابر با ۵ ولت بسازید. طراحان معمولاً مقدار مقاومت $R_1$ را یک عدد استاندارد و کوچک مثل ۱۲۵ اهم یا ۲۴۰ اهم انتخاب می‌کنند تا جریان ثابتی برقرار شود. بیایید $R_1 = 240\ \Omega$ فرض کنیم. حالا مقدار $R_2$ را محاسبه می‌کنیم:

$$۵ = ۱.۲۵ \times \left(1 + \frac{R_2}{۲۴۰}\right)$$

$$\frac{۵}{۱.۲۵} = ۱ + \frac{R_2}{۲۴۰} \implies ۴ = ۱ + \frac{R_2}{۲۴۰}$$

$$۳ = \frac{R_2}{۲۴۰} \implies R_2 = ۳ \times ۲۴۰ = ۷۲۰\ \Omega$$

بنابراین با قرار دادن یک مقاومت ۲۴۰ اهم و یک مقاومت ۷۲۰ اهم، شما یک خروجی ۵ ولت دقیق خواهید داشت.

بخش ششم: اهمیت خازن‌های فیلتر در مدار رگولاتور

یکی از بزرگ‌ترین اشتباهاتی که افراد تازه‌کار انجام می‌دهند، حذف خازن‌های ورودی و خروجی در مدار رگولاتور است. رگولاتورهای LDO به دلیل معماری داخلی حلقه بسته خود، در صورت عدم استفاده از خازن‌های مناسب، مستعد نوسان شدید (Oscillation) هستند. این نوسان باعث می‌شود خروجی به جای یک ولتاژ صاف، تبدیل به یک موج سینوسی یا نویز شدید شود که قطعات بعدی را آسیب می‌زند.

برای رگولاتور AMS1117، استانداردترین مدار راه‌اندازی شامل دو خازن است:

1. خازن ورودی ($C_{IN}$): یک خازن تانتالیوم یا الکترولیتی با ظرفیت ۱۰ میکروفاراد که در نزدیک‌ترین فاصله ممکن به پایه ۳ و زمین قرار می‌گیرد. وظیفه این خازن، حذف نویزهای فرکانس بالا و جبران افت ولتاژهای ناگهانی خط ورودی است.
2. خازن خروجی ($C_{OUT}$): یک خازن تانتالیوم یا الکترولیتی با ظرفیت ۲۲ میکروفاراد (یا حداقل ۱۰ میکروفاراد) که به پایه ۲ و زمین وصل می‌شود. این خازن پایداری حلقه بازخورد رگولاتور را تضمین می‌کند و مانع از نوسان آی‌سی می‌شود. همچنین مقدار مقاومت داخلی خازن (ESR) خروجی باید در محدوده مشخصی باشد، به همین دلیل خازن‌های تانتالیوم برای این کار عملکرد بهتری نسبت به خازن‌های سرامیکی معمولی دارند.

بخش هفتم: چالش بزرگ؛ مدیریت حرارت و اتلاف توان (Thermal Dissipation)

اگرچه روی کاغذ گفته شده که رگولاتور AMS1117 می‌تواند تا ۱ آمپر جریان بدهد، اما در دنیای واقعی و عملی، توان تلفاتی حرارتی این سقف را تعیین می‌کند، نه جریان خروجی!

فرمول محاسبه توان تلف‌شده در رگولاتور خطی به این صورت است:

$$P_{DISSIPATION} = (V_{IN} – V_{OUT}) \times I_{OUT}$$

بیایید یک سناریوی واقعی را بررسی کنیم که خیلی از تعمیرکاران و طراحان در آن اشتباه می‌کنند. فرض کنید شما می‌خواهید با یک رگولاتور ثابت AMS1117-3.3، جریان ۵۰۰ میلی‌آمپر (۰.۵ آمپر) را برای روشن کردن یک ماژول بگیرید. ولتاژ ورودی شما ۱۲ ولت است. بیایید توان تلفاتی را حساب کنیم:

$$P = (۱۲ – ۳.۳) \times ۰.۵ = ۸.۷ \times ۰.۵ = ۴.۳۵\text{ Watt}$$

عدد ۴.۳۵ وات برای یک قطعه کوچک SMD مثل SOT-223 یک فاجعه حرارتی است! این قطعه بدون هیت‌سینک بزرگ مجاز است حداکثر حدود ۰.۶ تا ۱ وات توان را تلف کند. در این سناریو، قطعه در عرض چند ثانیه به دمای بالای ۱50 درجه رسیده، مدار محافظ حرارتی داخلی آن فعال شده و خروجی را قطع می‌کند (یا در بدترین حالت، آی‌سی کاملاً می‌سوزد و اتصالی می‌کند).

راهکار حل مشکل حرارت:

1. کاهش ولتاژ ورودی: به جای وصل کردن مستقیم ۱۲ ولت به رگولاتور ۳.۳ ولتی، ابتدا ولتاژ را با یک رگولاتور دیگر یا خط ولتاژ پایین‌تر (مثلاً ۵ ولت) کاهش دهید و سپس به ورودی AMS1117 بدهید.
2. ایجاد سطح مس گسترده (Copper Pour): در زمان طراحی PCB، پایه لبه فلزی پهن (Tab) را به یک سطح بزرگ از مس روی برد متصل کنید تا گرما در کل برد پخش شود.
3. استفاده از رگولاتورهای سوئیچینگ (Buck Converter): اگر اختلاف ولتاژ ورودی و خروجی زیاد است و جریان بالایی نیاز دارید، رگولاتورهای خطی را کنار بگذارید و از ماژول‌های سوئیچینگ استفاده کنید که راندمان بالای ۹۰ درصد دارند و داغ نمی‌شوند.

بخش هشتم: پروتکل‌های حفاظتی داخلی تراشه

یکی از دلایلی که رگولاتور AMS1117 را به یک قطعه سرسخت و محبوب تبدیل کرده است، وجود سیستم‌های ایمنی هوشمند در لایه‌های سیلیکونی آن است. این ویژگی‌ها مانع از نابودی آنی قطعه در اثر اشتباهات اپراتور یا خرابی مدار می‌شوند:

• حفاظت از حد مجاز جریان (Current Limiting): اگر خروجی مدار شما دچار اتصالی شدید شود یا جریانی بیش از ۱.۵ آمپر از رگولاتور کشیده شود، مدار داخلی به طور خودکار جریان را محدود می‌کند تا از ذوب شدن اتصالات داخلی جلوگیری کند.
• حفاظت از بار حرارتی (Thermal Overload Protection): در صورتی که دمای پیوند داخلی تراشه به محدوده خطرناک (حدود ۱۵۰ تا ۱۶۵ درجه سانتی‌گراد) برسد، آی‌سی به طور خودکار جریان خروجی را قطع یا بسیار کم می‌کند تا خنک شود. به محض پایین آمدن دما، رگولاتور دوباره به کار عادی خود باز می‌گردد.

بخش نهم: راهنمای عیب‌یابی و روش‌های تست سلامت رگولاتور AMS1117 با مولتی‌متر

اگر به عنوان یک تعمیرکار در آلان تعمیر کار می‌کنید یا برد صنعتی دارید که کلاً روشن نمی‌شود یا رفتار عجیبی دارد، بخش تغذیه و رگولاتور AMS1117 اولین متهم شماست. شما می‌توانید با یک مولتی‌متر ساده در دو وضعیت قطعه را تست کنید.

روش اول: تست سرد (تست امپدانس و دیود بدون اتصال به برق)

در این روش، برد باید کاملاً بدون برق باشد و خازن‌ها دشارژ شده باشند. مولتی‌متر خود را روی حالت تست بوق (تست پیوستگی/Continuity) یا تست دیود قرار دهید:

1. تست شورت یا اتصالی پایه‌ها: پراب‌های مولتی‌متر را به صورت جفتی بین پایه‌های ۱ و ۲، ۲ و ۳، و ۱ و ۳ قرار دهید. در یک قطعه سالم، مولتی‌متر نباید صدای بوق ممتد (بوق اتصالی) بدهد. اگر بین هرکدام از پایه‌ها بوق ممتد شنیدید (مقاومت نزدیک به صفر)، یعنی رگولاتور از داخل شورت شده و خراب است و باید تعویض شود. شورت شدن پایه ۳ به ۲، یعنی ولتاژ بالای ورودی مستقیم به خروجی رفته و احتمالاً تمام آی‌سی‌های بعد از خود را سوزانده است.
2. تست دیود داخلی: پراب مشکی را روی پایه ۲ (خروجی) و پراب قرمز را روی پایه ۱ (زمین) بگذارید. باید عددی در محدوده دیودی (بین ۰.۴ تا ۰.۷ ولت) روی صفحه ببینید که نشان‌دهنده سلامت دیود داخلی بازخورد است.

روش دوم: تست گرم (تست ولتاژ تحت بار و متصل به برق)

این روش دقیق‌ترین راه برای سنجش عملکرد قطعه است. منبع تغذیه یا برق برد را وصل کنید. مولتی‌متر را روی مد ولتاژ مستقیم (DC Voltage) قرار دهید:

1. پراب مشکی (منفی) را به یک نقطه زمین مطمئن روی برد یا همان پایه ۱ رگولاتور (در مدل ثابت) متصل نگه دارید.
2. پراب قرمز را به پایه ۳ (ورودی) بزنید. ولتاژ ورودی را بخوانید. مطمئن شوید ولتاژ کافی (حداقل ۱.۳ ولت بالاتر از ولتاژ نامی رگولاتور) در ورودی وجود دارد و نوسان ندارد.
3. پراب قرمز را به پایه ۲ (خروجی یا لبه فلزی پهن) بزنید. عدد روی صفحه را بخوانید:
   • اگر قطعه مدل ۳.۳ ولتی است، باید عدد دقیقی بین ۳.۲۵ تا ۳.۳۵ ولت ببینید.
   • اگر خروجی صفر است در حالی که ورودی وجود دارد، رگولاتور سوخته یا به دلیل جریان کشی شدیدِ مدارِ بعد از خود، وارد حالت پروتکل حرارتی شده است.
   • اگر ولتاژ خروجی با ولتاژ ورودی برابر است (مثلاً در ورودی ۵ ولت دارید و در خروجی هم ۵ ولت ظاهر شده)، رگولاتور کاملاً سوخته و پل داخلی آن چسبیده است. سریعاً برق را قطع کنید تا قطعات حساس‌تر نسوزند.

بخش دهم: بررسی تفاوت‌های AMS1117 با رگولاتورهای مشابه (LM1117 و LF33)

شاید بپرسید آیا می‌توان در صورت عدم موجودی، قطعات دیگر را جایگزین AMS1117 کرد؟ پاسخ بله است. معروف‌ترین معادل‌های این قطعه عبارتند از:

• LM1117 (ساخت تگزاس اینسترومنتس): این قطعه نسخه اصلی و اورجینال این خانواده است. از نظر آرایش پایه‌ها، پکیج و مشخصات کاملاً با AMS1117 یکسان و منطبق است. تفاوت اصلی آن‌ها در کارخانه‌های سازنده و گاهی تلرانس دقیق‌تر ولتاژ خروجی در نسخه‌های گران‌قیمت LM است. شما می‌توانید این دو را بدون هیچ تغییری در مدار به جای یکدیگر لحیم کنید.
• LF33DT (سری LFxx): این رگولاتور نیز یک LDO ۳.۳ ولتی است اما ولتاژ افت آن حتی از AMS1117 هم کمتر است (حدود ۰.۴۵ ولت). جریان خروجی آن به جای ۱ آمپر، نهایتاً ۵۰۰ میلی‌آمپر است. پس اگر مدار شما جریان بالایی نمی‌کشد، یک جایگزین عالی است.

نتیجه‌گیری و جمع‌بندی نهایی

رگولاتور ولتاژ AMS1117 به حق قلب تپنده، پایدارکننده و نگهبان خط اول بخش تغذیه در مهندسی الکترونیک مدرن است. قیمت بسیار اقتصادی، افت ولتاژ پایین (LDO)، جریان خروجی مناسب ۱ آمپری و وجود سیستم‌های ایمنی حرارتی و جریان، این قطعه را به انتخاب اول طراحان و تعمیرکاران تبدیل کرده است. در زمان کار با این قطعه، همیشه به ولتاژ ورودی، کیفیت خازن‌های فیلتر تانتالیوم و توان تلفاتی حرارتی دقت ویژه‌ای داشته باشید تا طول عمر مدار خود را تضمین کنید.
