انواع رله‌های حفاظتی پست فشار قوی + راهنمای تنظیمات فنی و تست

۱. توضیح اجمالی؛ سیستم‌های حفاظتی و اهمیت رله‌ها در شبکه قدرت

پست‌های فشار قوی، شریان‌های اصلی انتقال انرژی در شبکه برق کشور به شمار می‌روند. بروز خطاهای ناگهانی مانند اتصال کوتاه، صاعقه یا اضافه بارهای شدید، خطری جدی برای تجهیزات گران‌قیمت پست نظیر ترانسفورماتورهای قدرت ایجاد می‌کند. اگر سیستم حفاظتی خطای رخ‌داده را در چند میلی‌ثانیه قطع نکند، خسارت‌های مالی سنگین و قطعی‌های گسترده برق رخ خواهد داد.

مغز متفکر این شبکه حفاظتی، رله‌های دیجیتال و هوشمند هستند. رله‌ها اطلاعات جریان و ولتاژ را از ترانس‌های اندازه‌گیری (CT و PT) دریافت می‌کنند و با پردازش داده‌ها، دستور قطع (Trip) را به دژانکتورها می‌فرستند. درک اصولی عملکرد **رله‌های حفاظتی پست فشار قوی** پایداری و ایمنی کل شبکه قدرت را تضمین می‌کند.

انتخاب صحیح و تنظیمات دقیق این قطعات، از خرابی‌های زنجیره‌ای جلوگیری می‌کند. در این مقاله مهندسی، انواع رله‌های اصلی و روش‌های کالیبراسیون آن‌ها را به طور کامل تحلیل می‌کنیم. فروشگاه ای آی الکترونیک با تامین انواع قطعات الکترونیک صنعتی و ماژول‌های قدرت، در کنار مهندسان و تابلوسازان برجسته کشور ایستاده است.

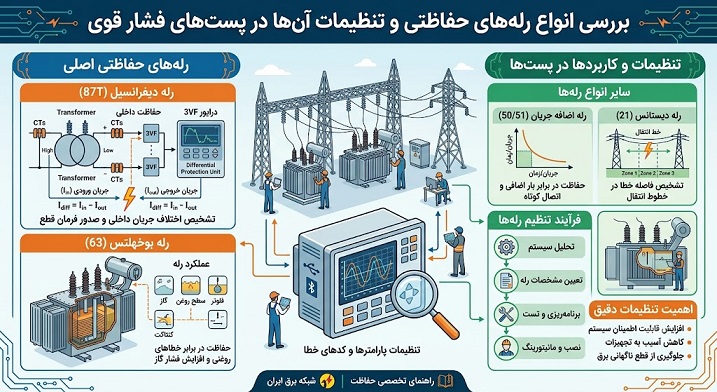

۲. توضیح عمیق؛ انواع رله‌های اصلی، مکانیسم عملکرد و کدهای ANSI

سیستم‌های حفاظتی مدرن با ترکیب انواع رله‌های تخصصی، یک چتر ایمنی چندلایه را برای خطوط انتقال و پست‌های برق فراهم می‌سازند.

الف) رله دیستانس (Distance Relay – ANSI 21) و حفاظت خطوط

مهندسان از رله دیستانس به عنوان حفاظت اصلی خطوط انتقال فشار قوی استفاده می‌کنند. این رله با اندازه‌گیری همزمان ولتاژ و جریان، امپدانس خط را تا نقطه خطا محاسبه می‌کند. از آنجا که امپدانس سیم با طول آن رابطه مستقیم دارد، رله به راحتی فاصله محل وقوع اتصال کوتاه را تشخیص می‌دهد.

رله دیستانس بر اساس زون‌های حفاظتی مختلف تنظیم می‌شود. زون اول معمولاً ۸۰ درصد خط اول را بدون هیچ تاخیری پوشش می‌دهد. زون‌های بعدی با ایجاد تاخیرهای زمانی مشخص، به عنوان حفاظت پشتیبان برای خطوط مجاور عمل می‌کنند تا پایداری شبکه در بالاترین سطح ممکن حفظ شود.

ب) رله دیفرانسیل (Differential Relay – ANSI 87) و حفاظت واحد

رله دیفرانسیل بر پایه قانون جریان کیرشهف عمل می‌کند و یک حفاظت واحد (Unit Protection) بسیار دقیق است. این رله تفاضل جریان‌های ورودی و خروجی تجهیزاتی مانند ترانسفورماتورهای بزرگ یا شینه‌های پست را به طور مداوم مقایسه می‌کند. در شرایط عادی، جریان ورودی و خروجی با هم برابر است.

به محض بروز خطای داخلی در سیم‌پیچ‌های ترانسفورماتور، تعادل جریان به هم می‌خورد. رله دیفرانسیل این اختلاف جریان را بلافاصله شناسایی کرده و فرمان قطع صادر می‌کند. مزیت بزرگ این رله، سرعت فوق‌العاده بالا و عدم واکنش به خطاهای خارج از محدوده حفاظتی خود است.

ج) رله‌های جریان اضافی و خطای زمین (ANSI 50/51 – 50N/51N)

رله‌های جریان اضافی (Overcurrent) ساده‌ترین و در عین حال حیاتی‌ترین لایه حفاظتی هستند. این رله‌ها به دو صورت آنی (ANSI 50) و زمانی معکوس (ANSI 51) کار می‌کنند. در مدل زمانی معکوس، هر چقدر شدت جریان خطا بیشتر باشد، رله فرمان قطع را با سرعت بالاتری صادر می‌کند تا قطعات آسیب نبینند.

رله خطای زمین (Earth Fault) نیز جریان نوترال یا توالی صفر شبکه را پایش می‌کند. این رله به سرعت اتصالات فاز به زمین را که شایع‌ترین نوع خطا در پست‌های فشار قوی هستند، خنثی می‌سازد. شما می‌توانید تجهیزات اندازه‌گیری و قطعات الکترونیک صنعتی لازم برای این سیستم‌ها را از منوی تخصصی سایت ای آی الکترونیک تهیه کنید.

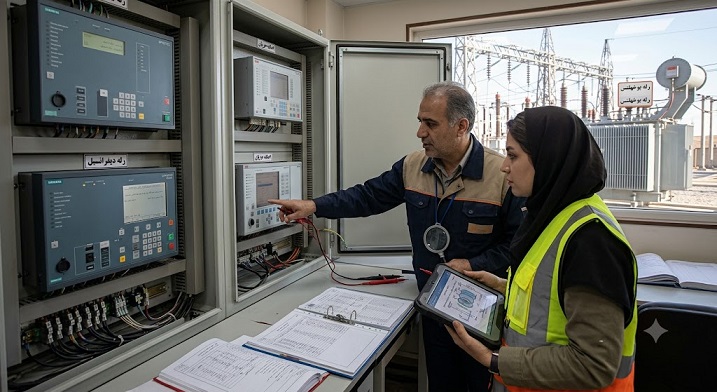

۳. راهنمای تنظیمات فنی؛ اصول کالیبراسیون و هماهنگی حفاظتی

نصب رله بدون تنظیمات دقیق نرم‌افزاری و سخت‌افزاری، تفاوتی با عدم وجود سیستم حفاظتی ندارد. هماهنگی حفاظتی (Coordination) هنر اصلی یک مهندس حفاظت است.

الف) تنظیم جریان پالس تحریک یا پیک‌آپ (Pick-up Setting)

جریان پیک‌آپ، مرز بین شرایط عادی شبکه و وضعیت خطا را تعیین می‌کند. مهندسان این مقدار را کمی بالاتر از حداکثر جریان بارگیری مجاز خط تنظیم می‌کنند تا از قطع ناخواسته (Nuisance Tripping) در زمان پیک مصرف جلوگیری شود. محاسبه دقیق این پارامتر مانع از خاموشی‌های بی‌مورد شهری می‌گردد.

ب) ضریب تنظیم زمانی (Time Multiplier Setting – TMS)

پارامتر TMS شیب منحنی عملکرد زمان-جریان را در رله‌های با زمان معکوس کنترل می‌کند. با تنظیم دقیق این ضریب، رله‌های پایین‌دست همیشه زودتر از رله‌های بالادست عمل می‌کنند. این هماهنگی زمانی سبب می‌شود که در صورت بروز خطا در یک خروجی، فقط همان بخش قطع شود و کل پست خاموش نگردد.

ج) تنظیم مشخصه امپدانسی در رله‌های دیستانس مدرن

مشخصه‌های عملکردی رله دیستانس مانند منحنی‌های Mho یا Quadrilateral را باید با توجه به مقاومت قوس الکتریکی خط تنظیم کرد. تنظیم دقیق زون ۲ و زون ۳ به همراه زمان تاخیر مناسب (معمولاً ۰.۳ تا ۰.۶ ثانیه) پایداری کاملی را در زمان عدم عملکرد رله‌های خطوط مجاور به وجود می‌آورد.

۴. جدول مقایسه مشخصات فنی رله دیستانس و رله دیفرانسیل

دو رله اصلی پست‌های فشار قوی رفتارهای متفاوتی در برابر خطاهای شبکه دارند. جدول زیر تفاوت‌های ساختاری این دو تجهیز را خلاصه می‌کند:

۵. گراف الگوریتم و فلوچارت گام‌به‌گام عملکرد رله هنگام بروز خطا

رله‌های حفاظتی هوشمند به صورت میکروثانیه‌ای داده‌های شبکه را پایش می‌کنند. فرآیند تصمیم‌گیری رله در زمان خطا شامل مراحل زیر است:

۶. سوالات متداول مهندسان تست و حفاظت درباره عیب‌یابی رله‌ها

سؤال ۱: خطای اشباع ترانسفورماتور جریان (CT Saturation) چه تاثیری بر عملکرد رله‌ها دارد؟

پاسخ فنی: در جریان‌های اتصال کوتاه شدید، هسته آهن ترانس جریان دچار اشباع می‌شود. این پدیده باعث می‌شود جریان ثانویه تحویلی به رله بسیار کمتر از واقعیت باشد. در نتیجه، رله دیفرانسیل دچار عملکرد کاذب شده یا رله اورکارنت با تاخیر زیاد عمل می‌کند. انتخاب کلاس حفاظتی مناسب CT (مانند 5P20) مانع از این عیب می‌شود.

سؤال ۲: وظیفه رله پایش مدار قطع (Trip Circuit Supervision – TCS) چیست؟

پاسخ فنی: این رله به طور مداوم مسیر الکتریکی بوبین قطع دژانکتور و سیم‌کشی‌های مربوط به آن را چک می‌کند. اگر سیم‌کشی قطع شود یا بوبین بسوزد، رله TCS فوراً یک آلارم صادر می‌کند؛ چرا که در صورت بروز خطا در این حالت، دژانکتور باز نخواهد شد و خطرات جبران‌ناپذیری کل پست را تهدید خواهد کرد.

سؤال ۳: پدیده نوسان قدرت (Power Swing) چیست و رله دیستانس چگونه با آن مقابله می‌کند؟

پاسخ فنی: تغییرات ناگهانی بار یا قطع و وصل خطوط بزرگ، نوساناتی را در زاویه فاز ژنراتورها ایجاد می‌کند که امپدانس دیده‌شده توسط رله دیستانس را به صورت نوسانی تغییر می‌دهد. این پدیده ممکن است رله را به اشتباه بیندازد. رله‌های مدرن به بلوک قفل‌کننده در برابر نوسان قدرت (Power Swing Blocking) مجهز هستند تا از تریپ کاذب جلوگیری کنند.

سؤال ۴: چرا در پست‌های فشار قوی از رله‌های کمکی الکترومکانیکی در خروجی رله‌های دیجیتال استفاده می‌کنند؟

پاسخ فنی: خروجی‌های الکترونیکی رله‌های دیجیتال ظرفیت جریانی محدودی دارند. برای وصل جریان‌های سنگین بوبین‌های قطع دژانکتورها، فرمان ابتدا به یک رله کمکی سریع (مانند رله‌های هیزماتی یا پرسرعت) اعمال می‌شود. این رله با کنتاکت‌های قوی خود، جریان فرمان دژانکتور را بدون آسیب به برد اصلی رله قطع و وصل می‌کند.

۷. نتیجه‌گیری و خرید قطعات الکترونیک صنعتی از ای آی الکترونیک

تحلیل سیستماتیک **رله‌های حفاظتی پست فشار قوی** نشان داد که پایداری شبکه‌های انتقال برق، وابسته به انتخاب هوشمندانه کدهای حفاظتی و هماهنگی دقیق زون‌های زمانی است. رله‌های دیستانس و دیفرانسیل به عنوان سپرهای اصلی، هرگونه نوسان و اتصال کوتاه را در سریع‌ترین زمان مهار می‌کنند.

طراحی، تست و تعمیر این تجهیزات پیشرفته به قطعات الکترونیکی حساس و باکیفیت متکی است. فروشگاه **ای آی الکترونیک** به عنوان تامین‌کننده تخصصی قطعات الکترونیک صنعتی، انواع آی‌سی‌های پردازش سیگنال، اپتوکوپلرهای ایزولاسیون و قطعات پسیو باکیفیت را با اصالت کامل عرضه می‌کند. شما می‌توانید جهت تجهیز کارگاه‌ها و بردهای صنعتی خود، هم‌اکنون از محصولات ما در وب‌سایت دیدن فرمایید.
