آموزش گام‌به‌گام تست و تعویض رله‌های حفاظتی ولتاژ بالا؛ عیب‌یابی بخش کنترل و فرمان

رله‌های حفاظتی در پست‌های برق و تابلوهای ولتاژ بالا (MV و HV)، نقش فرشته نجات شبکه را بازی می‌کنند. این تجهیزات هوشمند با رصد مداوم پارامترهایی مثل جریان، ولتاژ، فرکانس و امپدانس، خطاهای شبکه (مثل اتصال کوتاه یا اضافه بار) را در کسری از ثانیه تشخیص می‌دهند. سپس با ارسال فرمان تریپ (Trip) به دژنکتورها و کلیدهای قدرت، بخش خطا‌دار را از شبکه جدا می‌کنند.

خرابی خودِ این رله‌ها یا مدارات فرمان آن‌ها می‌تواند فاجعه‌بار باشد؛ چون یک خطای کوچک در شبکه ممکن است به دلیل عمل نکردن رله، باعث سوختن ترانسفورماتورهای گران‌قیمت یا آتش‌سوزی در پست برق شود. بنابراین، تعمیرکاران و مهندسان برق باید مهارت تست، عیب‌یابی و تعویض این قطعات حیاتی را به خوبی یاد بگیرند.

ما در این مقاله تخصصی از آی الکترونیک، آموزش گام‌به‌گام تست و تعویض رله‌های حفاظتی ولتاژ بالا + جدول فنی ، روش‌های تست سرد و گرم، تحلیل مدار فرمان و مراحل تعویض رله‌های حفاظتی ولتاژ بالا را به صورت گام‌به‌گام بررسی می‌کنیم.

بخش اول: انواع خطاهای رایج در رله‌های حفاظتی و مدار فرمان

رله‌های حفاظتی مدرن (دیجیتال و میکروپروسسوری) معمولاً دچار دو نوع خرابی می‌شوند:

۱. خطاهای سخت‌افزاری داخلی رله

این خطاها شامل سوختن برد تغذیه سوییچینگ داخلی رله (بخش Power Supply)، خرابی نمایشگر ال‌سی‌دی، یا خال زدن و چسبیدن کنتاکت‌های خروجی (رله‌های کمکی خروجی) به دلیل جریان‌کشی شدید است.

۲. خطاهای مسیر فرمان و سیم‌کشی (External Faults)

گاهی خود رله سالم است، اما قطع شدن سیم‌کشی خروجی تریپ، خرابی بوبینِ قطع کلید قدرت (Trip Coil) یا قطعی در مسیر ورودی سی‌تی‌ها (ترانس‌های جریان) و پی‌تی‌ها (ترانس‌های ولتاژ) مانع از عملکرد درست سیستم می‌شود.

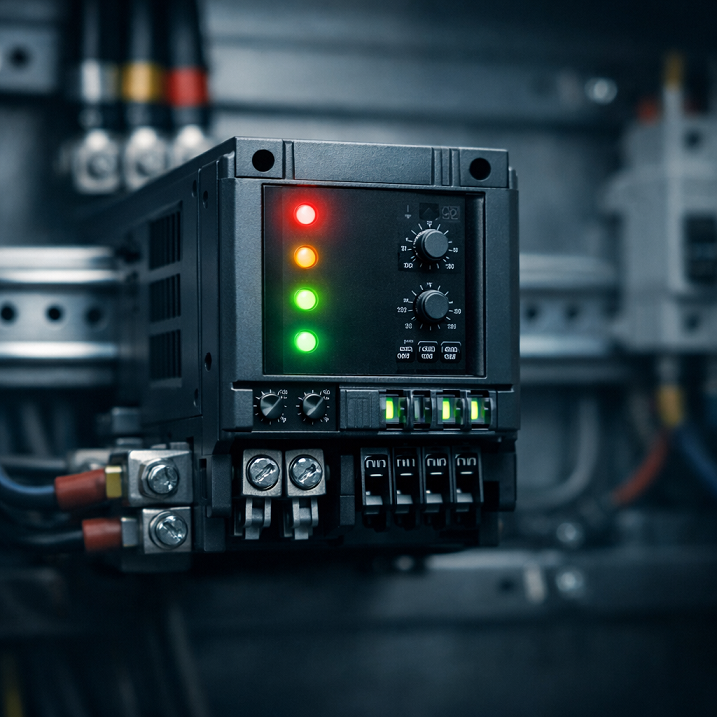

رای مقاله رله‌های حفاظتی ولتاژ بالا در سایت

بخش دوم: مراحل گام‌به‌گام تست رله حفاظتی

برای اطمینان از سلامت یک رله حفاظتی ولتاژ بالا، شما باید سه تست اصلی را روی آن اجرا کنید:

۱. تست منبع تغذیه داخلی (تست گرم اولیه)

ولتاژ تغذیه نامی رله (که معمولاً ۱۱۰ یا ۲۲۰ ولت DC/AC است) را به پایه‌های تغذیه رله وصل کنید. رله باید بدون مشکل روشن شود، فرآیند لود شدن نرم‌افزار (Boot) را کامل کند و چراغ وضعیت READY یا OK آن به رنگ سبز درآید. روشن نشدن رله یا روشن شدن چراغ قرمز FAULT نشان‌دهنده خرابی برد تغذیه یا پردازنده مرکزی است.

۲. تست کنتاکت‌های خروجی با مولتی‌متر (تست سرد)

رله را از تابلو جدا کنید. مولتی‌متر را روی مد تست بوق (پیوستگی) بگذارید. پایه‌های خروجی تریپ (پایه‌های خروجی معمولاً در حالت عادی باز یا NO هستند) را چک کنید. مولتی‌متر نباید بوق بزند. اگر بوق شنیدید، کنتاکت داخلی رله چسبیده است و باید تعویض شود.

۳. تست تزریق جریان و ولتاژ (با دستگاه تست رله)

برای تست دقیق فانکشن‌های حفاظتی (مثل حفاظت اضافه جریان کد 50/51 یا خطای زمین کد 50N/51N)، باید از دستگاه‌های تزریق ثانویه (مثل امیکرون یا پلتفرم‌های تست مشابه) استفاده کنید. دستگاه تست، جریانی بالاتر از حد تنظیم‌شده رله (Set Point) را به ورودی‌های جریان رله تزریق می‌کند. شما باید زمان عملکرد رله و صادر شدن فرمان تریپ را با منحنی‌های استاندارد مقایسه کنید.

بخش سوم: جدول طلایی عیب‌یابی علائم و کدهای خطای رله‌های حفاظتی

این جدول راهنمای سریع شما برای تشخیص نوع نقص در سیستم‌های حفاظتی تابلوهای ولتاژ بالا است:

نشانه ظاهر شدهعلت احتمالی خطاقطعه یا مسیر معیوباقدام اصلاحی فوری
روشن شدن LED قرمز Faultخطای سخت‌افزاری داخلیبرد تغذیه یا حافظه فلش رلهکالیبراسیون مجدد یا تعمیر برد الکترونیکی
ارور CT Error / VT Errorعدم تعادل یا قطع ورودی‌هاسیم‌کشی ترانس جریان یا ولتاژبررسی ترمینال‌های تابلویی و اتصالات سی‌تی
رله تریپ می‌دهد اما کلید قطع نمی‌شودخرابی مدار فرمان خارجیبوبین قطع دژنکتور (Trip Coil)تست بوبین با اعمال ولتاژ مجزا یا تعویض آن
خاموش بودن کامل رلهقطع بودن ولتاژ کمکیفیوز مسیر تغذیه یا خازن تغذیه رلهتعویض فیوز تابلویی یا تعمیر بخش تغذیه رله

بخش چهارم: راهنمای تعویض رله حفاظتی آسیب‌دیده

اگر در مراحل تست متوجه شدید که رله به طور کامل سوخته است و قابل تعمیر روی کار نیست، مراحل زیر را برای تعویض ایمن دنبال کنید:

  1. ایمنی و قطع مدارات: قبل از دست زدن به پشت رله، حتماً فیوزهای تغذیه کمکی (Auxiliary Supply) و کلیدهای مینیاتوری ورودی ولتاژ (VT) را قطع کنید.
  2. اتصال کوتاه کردن ثانویه ترانس‌های جریان (بسیار مهم): هرگز مدار ثانویه ترانس جریان (CT) را در حالی که شبکه زیر بار است، باز نگذارید! باز ماندن مدار سی‌تی ولتاژهای کشنده‌ای تولید می‌کند و باعث انفجار ترمینال‌ها می‌شود. ابتدا پایه‌های سی‌تی را روی ترمینال‌های ریلی تابلو کاملاً اتصال کوتاه (Short) کنید.
  3. علامت‌گذاری سیم‌ها: از تمام سیم‌های متصل به پشت رله عکس بگیرید و آن‌ها را با شماره سیم یا برچسب مشخص کنید تا هنگام بستن رله جدید، سیم‌های فرمان، تغذیه و جریان با هم جابه‌جا نشوند.
  4. نصب رله جدید و بارگذاری فایل تنظیمات (Setting): رله جدید را روی دیواره تابلو پیچ کنید. سیم‌ها را طبق نقشه ببندید. اتصالات سی‌تی را از حالت اتصال کوتاه خارج کنید. در نهایت، با استفاده از لپ‌تاپ و نرم‌افزار مخصوص رله، فایل تنظیمات قبلی را روی رله جدید بارگذاری (Upload) کنید.

نتیجه‌گیری و جمع‌بندی

تسلط بر عیب‌یابی رله‌های حفاظتی و مدارات فرمان، تخصص باارزشی در صنعت برق و اتوماسیون است. با شناخت دقیق فانکشن‌ها، رعایت پروتکل‌های ایمنی (مخصوصاً اتصال کوتاه کردن سی‌تی‌ها) و استفاده از مولتی‌متر برای تست کنتاکت‌ها، می‌توانید سخت‌ترین خطاهای تابلویی را برطرف کنید.
