راهنمای تخصصی عیب‌یابی و تعمیر درایوهای آسانسوری (VFD)؛ کدهای خطا و رفع مشکلات حرکتی

درایوهای کنترل دور موتور یا همان VFDها در صنعت آسانسور، قلب تپنده سیستم حرکتی هستند. این تجهیزات وظیفه تنظیم دور موتور، کاهش جریان راه‌اندازی و ایجاد حرکت نرم و بدون لرزش (Comfort) را بر عهده دارند. اما خرابی این درایوها به معنای متوقف شدن کامل آسانسور و ایجاد نارضایتی شدید در ساختمان است. تعمیرکاران برد باید با بلوک‌های قدرت و کدهای خطای این درایوها کاملاً آشنا باشند.

ما در این مقاله تخصصی از آی الکترونیک،راهنمای تخصصی عیب‌یابی و تعمیر درایوهای آسانسوری (VFD) + جدول خطاها معماری درایوهای آسانسوری، کدهای خطای رایج و روش‌های عیب‌یابی بخش‌های مختلف برد قدرت و فرمان را بررسی می‌کنیم.

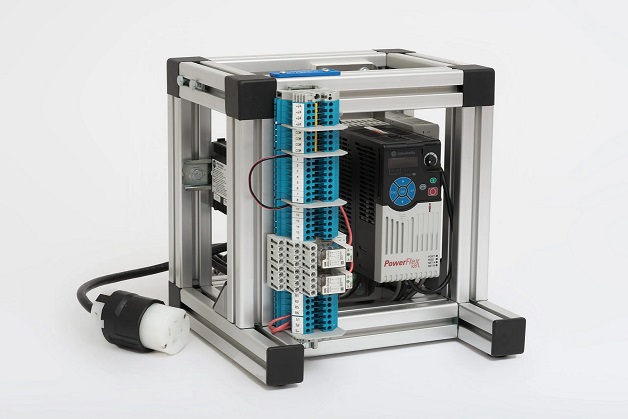

بخش اول: آشنایی با بلوک‌های اصلی درایو آسانسور

یک درایو آسانسوری از سه بخش اصلی تشکیل می‌شود که بروز خرابی در هر کدام، نشانه‌های خاصی دارد:

۱. بخش رکتیفایر (Rectifier)

برق سه فاز یا تک‌فاز ورودی در این بخش توسط یک پل دیود قدرتمند به ولتاژ DC تبدیل می‌شود. نوسانات شدید برق ورودی معمولاً اولین آسیب را به این بخش وارد می‌کنند.

۲. لینک دی‌سی (DC Link)

خازن‌های الکترولیتی با ولتاژ بالا در این بخش وظیفه صاف کردن ولتاژ خروجی رکتیفایر و ذخیره انرژی را دارند. خرابی این خازن‌ها باعث افت شدید گشتاور موتور می‌شود.

۳. بخش اینورتر (Inverter)

تراشه‌های قدرتمند IGBT در این بلوک، ولتاژ DC را دوباره به ولتاژ AC با فرکانس و دامنه‌ی متغیر تبدیل می‌کنند تا سرعت موتور کنترل شود. سوختن IGBT رایج‌ترین دلیل خطای اتصال کوتاه در درایو است.

بخش دوم: ۳ خطای بحرانی در درایوهای آسانسور و روش رفع آن‌ها

هنگام عیب‌یابی درایوهای آسانسوری (مانند درایوهای یاسکاوا، ال‌اس یا جیوانی) معمولاً با سه خطای اصلی مواجه می‌شوید:

۱. خطای اضافه جریان (Overcurrent)

این خطا نشان می‌دهد که جریان خروجی درایو از حد مجاز فراتر رفته است.

• علت‌های سخت‌افزاری: شورت شدن لایه‌های داخلی موتور، اتصالی در کابل‌های خروجی یا سوختن یکی از بازوهای پل IGBT.
• روش عیب‌یابی: ابتدا کابل‌های موتور را جدا کنید. درایو را روشن کنید. اگر خطا همچنان باقی بود، ماژول IGBT روی برد آسیب دیده است و باید با تست دیود مولتی‌متر بررسی شود.

۲. خطای اضافه ولتاژ لینک دی‌سی (Overvoltage)

این ارور معمولاً در زمان کاهش سرعت آسانسور (Deceleration) رخ می‌دهد، یعنی زمانی که موتور در حالت ژنراتوری قرار می‌گیرد و انرژی را به سمت درایو برمی‌گرداند.

• علت‌های سخت‌افزاری: سوختن یا قطع شدن مقاومت ترمز (Braking Resistor) یا خرابی ترانزیستور ترمز (Chopper) روی برد درایو.
• روش عیب‌یابی: مقاومت ترمز را با اهم‌متر خارج از مدار تست کنید. عدد خوانده شده باید با مشخصات نامی مقاومت همخوانی داشته باشد.

۳. خطای افت ولتاژ (Undervoltage)

این خطا به معنی کاهش ولتاژ لینک DC به زیر حد استاندارد است.

• علت‌های سخت‌افزاری: قطعی یکی از فازهای ورودی، ضعیف شدن خازن‌های صافی بزرگ لینک DC یا خرابی رله شارژ اولیه (Soft Start).
• روش عیب‌یابی: ولتاژ دو سر خازن‌های بزرگ را در حالت زیر بار اندازه بگیرید. اگر ظرفیت خازن‌ها کم شده باشد، ولتاژ به شدت افت می‌کند و درایو ارور می‌دهد.

بخش سوم: جدول عیب‌یابی کدهای خطای درایو آسانسور

این جدول راهنمای سریع شما برای پیدا کردن بلوک معیوب در درایوهای آسانسوری است:

نتیجه‌گیری و جمع‌بندی

تعمیر درایوهای آسانسوری به دلیل توان بالا و حساسیت جفت شدن با موتور، نیازمند دقت فراوانی است. شما با بررسی گام‌به‌گام پل دیود، خازن‌های لینک دی‌سی و ماژول‌های IGBT با مولتی‌متر می‌توانید بخش عمده‌ای از بردهای آسیب‌دیده را به چرخه کار بازگردانید. همیشه پیش از تعویض قطعات قدرت، مدار درایور گیت (شامل اپتوکوپلرهای سوییچینگ سریع) را تست کنید تا قطعه جدید دوباره نسوزد.
