عیب‌یابی و تعمیر کارت‌های شبکه صنعتی و ماژول‌های فیلدباس؛ رفع خطای کمونیکیشن در بستر Profibus و CANopen

در اتوماسیون صنعتی مدرن، انتقال داتا بین PLCها، درایوها و سنسورها از طریق شبکه‌های صنعتی یا همان فیلدباس (Fieldbus) انجام می‌شود. پروتکل‌هایی مثل پروفیباس (Profibus)، کن‌اوپن (CANopen) و مودباس (Modbus) شریان‌های حیاتی یک خط تولید هستند. زمانی که ارتباط شبکه قطع می‌شود (خطای Bus Fault یا Comm Error)، کل خط تولید به طور ناگهانی متوقف خواهد شد.

در بسیاری از مواقع، تکنسین‌ها تصور می‌کنند خرابی از برنامه پی‌ال‌سی است، اما در واقع، مشکلات سخت‌افزاری در کارت شبکه یا ماژول‌های ارتباطی رخ داده است. نوسانات ولتاژ القایی روی کابل‌های شبکه، یکی از اصلی‌ترین عوامل سوختن قطعات الکترونیکی این بردها است.

ما در این مقاله تخصصی از آی الکترونیک،آموزش عیب‌یابی و تعمیر کارت‌های شبکه صنعتی و ماژول‌های فیلدباس، فرآیند گام‌به‌گام عیب‌یابی سخت‌افزاری کارت‌های شبکه صنعتی و تعمیر بردهای ارتباطی فیلدباس را بررسی می‌کنیم.

بخش اول: تشریح قطعات آسیب‌پذیر در کارت‌های شبکه صنعتی

کارت‌های شبکه صنعتی برای دوام در محیط‌های پر نویز طراحی می‌شوند، اما قطعات خاصی در آن‌ها بیشتر در معرض سوختن قرار دارند:

۱. تراشه‌های فرستنده/گیرنده (Transceivers)

این آی‌سی‌ها (مثل سری ADM2483 یا SN75176) وظیفه تبدیل سیگنال‌های منطقی برد به سیگنال‌های تفاضلی شبکه را بر عهده دارند. ولتاژهای القایی ناشی از کابل‌های قدرت مجاور، عامل اول سوختن این تراشه‌ها است.

۲. اپتوکوپلرهای ایزولاسیون (Optocouplers)

برای جلوگیری از انتقال نویز به پردازنده اصلی کارت، خطوط داتا توسط اپتوکوپلرهای سرعت بالا ایزوله می‌شوند. سوختن دیود داخلی این قطعات، مسیر داتا را به طور کامل مسدود می‌کند.

۳. مقاومت‌های ترمیناتور (Termination Resistors)

مقاومت‌های ته خط (معمولاً ۱۲۰ اهم) برای جلوگیری از برگشت سیگنال استفاده می‌شوند. جریان‌کشی اضافه می‌تواند باعث تغییر مقدار اهمی یا سوختن این مقاومت‌های SMD شود.

بخش دوم: مراحل گام‌به‌گام تست و ولتاژگیری کارت شبکه

برای پیدا کردن عیب الکترونیکی کارت شبکه خاموش یا خطادار، مراحل زیر را در کارگاه طی کنید:

1. تست ولتاژ ۵ ولت ایزوله: آی‌سی‌های ترانسیور شبکه معمولاً به یک تغذیه ۵ ولت مجزا و ایزوله نیاز دارند که توسط یک مینی‌ترانس یا آی‌سی تغذیه DC-DC تامین می‌شود. این ولتاژ را روی پایه‌های آی‌سی شبکه اندازه بگیرید؛ نبود آن یعنی مدار تغذیه کارت خراب است.
2. تست امپدانس خطوط داتا (تست سرد): کارت را از برق جدا کنید. مولتی‌متر را روی مد اهم بگذارید. مقاومت بین خطوط A و B (در پروفیباس) یا CAN_H و CAN_L (در کن‌اوپن) را نسبت به زمین (GND) بسنجید. مقاومت نباید صفر یا در حد چند اهم باشد. شورت بودن این خطوط نشان‌دهنده سوختن قطعی آی‌سی ترانسیور است.
3. بررسی چشمی دیودهای TVS: این دیودهای حفاظتی کوچک در ورودی پورت قرار دارند تا اضافه ولتاژها را زمین کنند. اگر دیود TVS شورت شده باشد، پورت کار نخواهد کرد؛ آن را جدا کرده و دوباره خط داتا را تست کنید.

بخش سوم: جدول طلایی عیب‌یابی علائم خطای شبکه‌های فیلدباس

این جدول راهنمای سریع شما برای تشخیص نقص در لایه فیزیکی اتصالات شبکه صنعتی است:

بخش چهارم: تکنیک‌های تعویض و تقویت پورت‌های شبکه صنعتی

هنگام تعمیر این بردها، تعویض ظریف آی‌سی‌های گالوانیک و ترانسیورها اهمیت زیادی دارد:

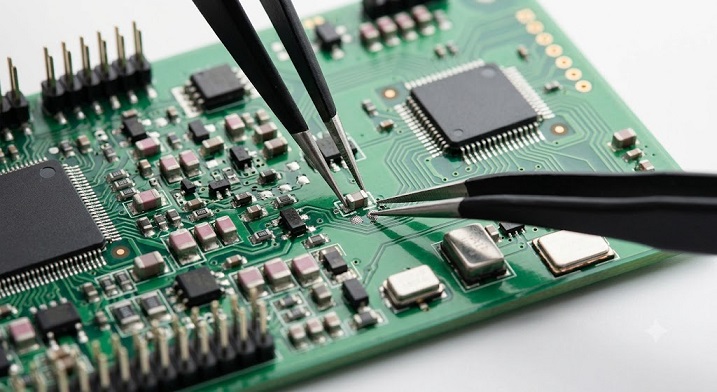

• تعویض تراشه‌های ظریف: پایه‌های تراشه‌های فرستنده معمولاً بسیار ریز هستند. از روغن فلوکس مرغوب و هویه نوک‌تیز یا دمای ملایم هیتر (حداقل ۳۲۰ درجه) استفاده کنید تا پدهای ظریف کارت شبکه کنده نشوند.
• محافظت در برابر نویز پس از تعمیر: پس از تعویض قطعات، شیلد فلزی پورت (بدنه سوکت) را به خوبی به لایه زمین برد (GND) لحیم کنید تا نویزهای محیطی از طریق شیلد کابل تخلیه شوند و به قطعات جدید آسیب نزنند.

نتیجه‌گیری و جمع‌بندی

تعمیر کارت‌های شبکه صنعتی نیاز به درک لایه فیزیکی شبکه و تست دقیق قطعات حفاظتی پورت دارد. با ولتاژگیری خط ۵ ولت ایزوله، تست امپدانس خطوط داتا و تعویض تراشه‌های ترانسیور سوخته، می‌توانید گران‌قیمت‌ترین ماژول‌های فیلدباس را در کارگاه احیا کنید.
