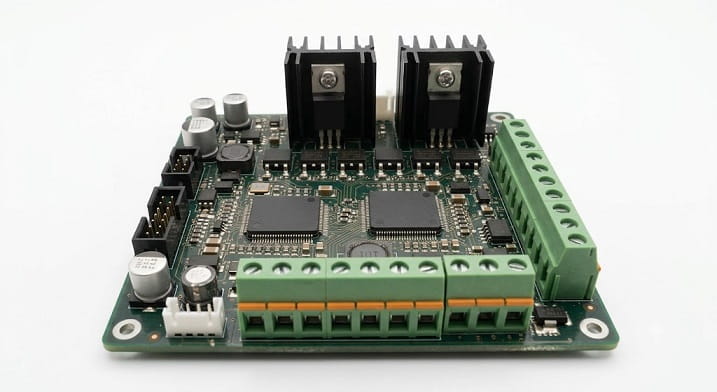

عیب‌یابی درایورهای سروو و استپر؛ راهنمای گام‌به‌گام تراشه‌های کنترلر

چالش‌های پنهان در کالیبراسیون و تعمیرات سیستم‌های حرکتی دقیق

سیستم‌های حرکتی پیشرفته در صنایع مدرن امروزی، بار اصلی جابجایی‌های میکرومتری و موقعیت‌یابی‌های دقیق را بر دوش می‌کشند. خطوط تولید اتوماتیک، دستگاه‌های سی‌ان‌سی و روبات‌های بسته‌بندی بدون عملکرد هماهنگ درایورهای سروو و استپر فوراً فلج می‌شوند. تکنسین‌های خطوط تولید معمولاً هنگام بروز خطا در این سیستم‌ها، فوراً اقدام به تعویض کامل درایو یا موتور می‌کنند. این رویکرد شتاب‌زده، هزینه‌های سرسام‌آوری را به مجموعه‌های صنعتی تحمیل می‌نماید.

بخش عمده‌ای از ناهماهنگی‌ها و کدهای خطای صادر شده از سوی درایو، ریشه در فرسودگی قطعات پایه یا آسیب‌های جزئی تراشه‌های کنترلر دارد. نوسانات ولتاژ، گرمای شدید تابلوی برق و عدم تطابق امپدانس کابل‌ها به مرور زمان عملکرد این تجهیزات را مختل می‌سازند. ما در این راهنمای جامع، معماری داخلی این دو درایور را بررسی می‌کنیم. این تحلیل دقیق، روش‌های تست گام‌به‌گام عیب‌یابی درایورهای سروو و استپر؛ راهنمای گام‌به‌گام تراشه‌های کنترلر را برای شما روشن می‌سازد.

تفاوت‌های بنیادی ساختار سخت‌افزاری در پردازش پالس و فیدبک

درایورهای استپر موتور عموماً به صورت حلقه باز یا سیستم‌های حلقه بسته ساده با انکودرهای رزولوشن پایین کار می‌کنند. وظیفه اصلی تراشه کنترلر در درایو استپر، تقویت پالس‌های ورودی و تقسیم دقیق جریان بین فازهای موتور است. در سمت مقابل، درایورهای سروو ساختار به مراتب پیچیده‌تری دارند. این تجهیزات مجهز به پردازنده‌های سیگنال دیجیتال (DSP) قدرتمند جهت پردازش لحظه‌ای فیدبک انکودر هستند.

تراشه‌های درایور سروو باید در کسری از میلی‌ثانیه، موقعیت فعلی را با موقعیت مطلوب مقایسه کنند. هرگونه نقص در گیت‌های منطقی این تراشه‌ها، پایداری کل سیستم حرکتی را از بین می‌برد. درک این تفاوت‌های ساختاری، اولین گام برای ورود به دنیای عیب‌یابی تخصصی این قطعات به شمار می‌رود.

خطای پر تکرار تعمیراتی در بخش درایوهای حرکتی

خطای پر تکرار تعمیراتی: یکی از عجیب‌ترین و در عین حال پرتکرارترین ایراداتی که تعمیرکاران در پلتفرم آلن تعمیر با آن مواجه می‌شوند، خطای ناگهانی “عدم همخوانی موقعیت” یا همان Position Error در درایوهای سروو است. تکنسین‌های کم‌تجربه معمولاً روزها وقت خود را صرف کالیبراسیون نرم‌افزاری یا تعویض انکودر موتور می‌کنند. ریشه اصلی این خطای کلافه‌کننده در ۹۰ درصد مواقع، تضعیف خازن‌های فیلتر در مسیر تغذیه تراشه اپتوکوپلر ورودی پالس است. این تضعیف ناچیز باعث نفوذ نویزهای فرکانس بالا به سیگنال فرمان می‌شود. متخصصان ارشد ما همیشه ابتدا ولتاژ ریپل این خازن‌ها را بررسی و سپس اقدام به تست تراشه کنترلر می‌کنند.

کالبدشکافی عملکرد تراشه‌های کنترلر و پردازش فرمان‌ها

ساختار تراشه‌های پل اچ (H-Bridge) و درایورهای گیت

بخش قدرت درایورهای استپر و سروو از آرایش دیودها و ترانزیستورهای پیشرفته تشکیل می‌شود. تراشه‌های درایور گیت (Gate Driver)، وظیفه باز و بسته کردن سوییچ‌های این پل خروجی را بر عهده دارند. این تراشه‌ها ولتاژهای منطقی ضعیف پردازنده را به ولتاژهای بالای مورد نیاز برای تحریک گیت ترانزیستورها تبدیل می‌کنند.

اگر یکی از کانال‌های این تراشه‌ها دچار سوختگی یا شورت‌کاتی جزئی شود، تعادل جریان در فازهای موتور از بین می‌رود. این عدم تعادل، لرزش‌های شدیدی را در دورهای پایین به موتور تحمیل می‌نماید. شما برای تست این بخش نیاز به بررسی دقیق سیگنال‌های خروجی گیت با اسیلوسکوپ خواهید داشت.

[ سیگنال ضعیف پردازنده ] ---> [ تراشه درایور گیت (Gate Driver) ]
                                                   |
                                                   v
[ حرکت دقیق موتور ] <--- [ تحریک پل ترانزیستوری H-Bridge ]

نقش تراشه‌های عایق‌ساز (Optocouplers) در حفظ سلامت کنترلر

تراشه‌های اپتوکوپلر خط مقدم دفاعی بردهای درایور در برابر ولتاژهای بازگشتی و نویزهای شدید صنعتی هستند. این آی‌سی‌ها با تبدیل سیگنال الکتریکی به نور و بازخوانی مجدد آن، ارتباط فیزیکی بین بخش کنترل و قدرت را کاملاً قطع می‌کنند.

کارکرد مداوم در دماهای بالا، سرعت سوییچینگ این تراشه‌ها را به شدت کاهش می‌دهد. این افت سرعت باعث بدشکل شدن پالس‌های فرمان (Pulse Deformation) می‌شود. در چنین شرایطی، درایو استپر تعدادی از پالس‌ها را گم می‌کند و موقعیت نهایی دستگاه دچار خطای چند میلی‌متری می‌شود.

نقشه راه گام‌به‌گام عیب‌یابی سخت‌افزاری بردهای درایو

گام اول: تحلیل و ولتاژگیری بلوک تغذیه سوئیچینگ (SMPS)

هیچ تراشه کنترلری بدون دریافت یک ولتاژ دی‌سی کاملاً صاف و بدون ریپل قادر به پردازش صحیح اطلاعات نیست. شما باید در اولین قدم، ولتاژهای خروجی بلوک تغذیه برد را اندازه‌گیری کنید. این ولتاژها معمولاً شامل ۵ ولت برای میکروکنترلر، ۱۲ یا ۱۵ ولت برای درایورهای گیت و ولتاژهای ایزوله برای بخش انکودر هستند.

وجود هرگونه ریپل بالای ۱۰۰ میلی‌ولت در این مسیرها، عملکرد تراشه‌های منطقی را مختل می‌سازد. شما با تعویض خازن‌های الکترولیتی خشک‌شده در این بخش، نیمی از مشکلات رفتارهای عجیب درایو را برطرف خواهید کرد.

گام دوم: تست سیگنال خروجی تراشه‌های تولید پالس

برای بررسی سلامت تراشه اصلی پردازنده، ابتدا باید فرمان حرکت را صادر کنید. سپس با استفاده از پراب اسیلوسکوپ، پایه‌های خروجی سیگنال‌های PWM یا پالس و دایرکشن را مانیتور نمایید. پالس‌های تولید شده باید دارای لبه‌های تیز و ولتاژ کاملاً پایدار باشند.

اگر لبه‌های پالس حالت منحنی یا کشیده به خود گرفته باشند، امپدانس داخلی خروجی تراشه دچار آسیب شده است. این نقص سخت‌افزاری، تراشه را ناچار به کار در درجات حرارتی بالا می‌کند و در نهایت منجر به سوختن کامل آن می‌شود.

جدول انتخاب سریع راهکار عیب‌یابی بر اساس نشانه‌های ظاهری

این جدول مهندسی به تکنسین‌ها کمک می‌کند تا در کمتر از ۵ ثانیه، ریشه اصلی عیب درایورهای سروو و استپر را بر اساس رفتار موتور پیدا کنند:

نشانه خطای ظاهری موتور	ریشه فنی احتمالی در برد	تراشه مشکوک به آسیب	ابزار کلیدی برای تست	راهکار نهایی تعمیراتی در آلن تعمیر
لرزش شدید استپر بدون چرخش	سوختن یکی از فازهای خروجی	آی‌سی پل اچ یا ماسفت‌ها	تست دیود مولتی‌متر	تعویض ترانزیستور قدرت و درایور گیت
گم شدن پالس در مسافت طولانی	افت سرعت پاسخ‌دهی ورودی	اپتوکوپلر سرعت بالا (6N137)	اسیلوسکوپ (بررسی فرکانس)	تعویض تراشه اپتوکوپلر ورودی فرمان
خطای اضافه جریان به محض استارت	اتصال کوتاه در خروجی گیت	تراشه درایور گیت (IR2110)	تست مقاومت پایه‌ها به زمین	تعویض تراشه گیت و مقاومت‌های موازی
داغ شدن شدید موتور در حالت توقف	عدم تنظیم جریان هولدینگ	میکروکنترلر یا آی‌سی رگولاتور	آمپرمتر True RMS	اصلاح پارامترهای نرم‌افزاری و تست رفرنس ولتاژ

تکنیک‌های پیشرفته احیای تراشه‌های SMD و پیشگیری از آسیب‌های بعدی

متد اصولی تعویض تراشه‌های کنترلر با پکیج‌های ظریف QFP و BGA

تعویض تراشه‌های پردازنده اصلی روی بردهای چندلایه درایورهای سروو، نیاز به مهارت و تجهیزات تخصصی دارد. حرارت دادن مستقیم و کنترل‌نشده با هیترهای معمولی، فورا پدهای مسی ظریف روی برد را بلند می‌کند و برد را غیرقابل تعمیر می‌سازد.

استفاده از دستگاه‌های پیشرفته تعویض چیپ (BGA Rework) و اعمال خمیر فلکس درجه یک، دمای ذوب قلع را به صورت کاملاً یکنواخت مدیریت می‌کند. شما باید پس از اتمام فرآیند لحیم‌کاری، تمام پایه‌ها را با لوپ دیجیتال بررسی کنید تا از عدم وجود اتصالات کوتاه پنهان مطمئن شوید.

راهکارهای مهار نویز و حفاظت حرارتی تابلوی تجهیزات

بسیاری از آسیب‌های وارده به تراشه‌های درایور، ناشی از تخلیه الکتریسیته ساکن و جریان‌های گردابی بدنه موتورها است. نصب فیلترهای خط (EMC Filter) در ورودی برق درایو و زمین کردن اصولی شیلد کابل‌های انکودر، این انرژی‌های مخرب را دفع می‌کند.

همچنین تعبیه فن‌های مکنده قوی در تابلوهای برق، دمای کاری درایورها را زیر ۴۵ درجه حفظ می‌نماید. این کاهش دما، طول عمر مفید تراشه‌های عایق‌ساز و خازن‌های صافی را تا سه برابر افزایش می‌دهد.

سوالات متداول کاربران (FAQ)

۱. چرا درایور استپر موتور من پس از چند دقیقه کارکرد مداوم خطای Over-Temperature می‌دهد؟

این خطا معمولاً به سه علت رخ می‌دهد؛ اول بالا بودن جریان تنظیمی میکروکنترلر از طریق دیپ‌سوئیچ‌ها نسبت به توان واقعی موتور، دوم ضعف در انتقال حرارت هیت‌سینک پشت تراشه قدرت به دلیل خشک شدن خمیر سیلیکون، و سوم بروز اتصال کوتاه جزیی در عایق داخلی سیم‌پیچ‌های موتور که جریان کششی برد را به شدت بالا می‌برد.

۲. تراشه‌های متداول درایور گیت در بردهای استپر صنعتی کدام مدل‌ها هستند و چگونه تست می‌شوند؟

تراشه‌های خانواده IR (مانند IR2110 یا IR2113) و آی‌سی‌های شرکت توشیبا (مانند TB6600) از محبوب‌ترین درایورهای گیت در این بازار هستند. برای تست اولیه آن‌ها، در حالی که برد خاموش است، مقاومت پایه‌های خروجی گیت (HO و LO) را نسبت به پایه زمین تراشه بسنجید. این مقاومت در شرایط سالم بودن تراشه باید عددی در محدوده مگااهم را نشان دهد.

۳. تفاوت اصلی خطای انکودر (Encoder Fault) با خطای پوزیشن (Position Error) در سروو درایوها چیست؟

خطای انکودر به معنای قطع شدن کامل سیگنال‌های دریافتی از سمت موتور یا سوختن تراشه گیرنده خط (Line Receiver) بر روی برد درایو است. اما خطای پوزیشن نشان می‌دهد سیگنال‌ها دریافت می‌شوند ولی موتور به دلیل گیرپاژ مکانیکی، کمبود گشتاور یا نفوذ نویز شدید به تراشه کنترلر، نمی‌تواند خود را به موقعیت درخواستی سیستم برساند.

۴. آیا می‌توان تراشه‌های اپتوکوپلر معمولی را جایگزین مدل‌های سرعت بالا در ورودی پالس درایور کرد؟

خیر، به هیچ وجه این کار را انجام ندهید. اپتوکوپلرهای معمولی مثل PC817 برای انتقال سیگنال‌های دی‌سی یا فرکانس‌های بسیار پایین طراحی شده‌اند. فرکانس پالس فرمان درایورهای حرکتی اغلب بالای ۱۰۰ کیلوهرتز است. استفاده از تراشه‌های کند، پالس‌ها را کاملاً ادغام کرده و درایو را به وضعیت خطای دائم فرمان می‌برد. شما باید حتماً از مدل‌های فرکانس بالا مانند 6N137 یا HCPL2630 استفاده کنید.

گراف نتیجه‌گیری فنی (چک‌لیست مهندسی عیب‌یابی درایور)

خلاصه الگوریتم ساختاریافته اقدامات مهندسی برای عیب‌یابی و تعمیرات موفق انواع درایورهای حرکتی به شرح زیر است:

• بررسی‌های اولیه: قرائت کدهای خطای نمایشگر $\leftarrow$ تست ولتاژهای خروجی بلوک تغذیه سوئیچینگ $\leftarrow$ اطمینان از عدم وجود ریپل ولتاژ.
• تحلیل مسیر سیگنال: مانیتور کردن پالس‌های ورودی با اسیلوسکوپ $\leftarrow$ تست سلامت تراشه‌های اپتوکوپلر سرعت بالا $\leftarrow$ بازخوانی پالس‌های خروجی پردازنده.
• عیب‌یابی بلوک قدرت: تست دیودی ترانزیستورهای پل اچ خروجی $\leftarrow$ سنجش مقاومت گیت‌های تراشه درایور $\leftarrow$ بررسی سلامت مسیرهای فیدبک جریان.
• احیا و راه‌اندازی: تعویض قطعات آسیب‌دیده با تجهیزات تخصصی SMD $\leftarrow$ تجدید خمیر سیلیکون هیت‌سینک‌ها $\leftarrow$ انجام تست نهایی زیر بار واقعی.
